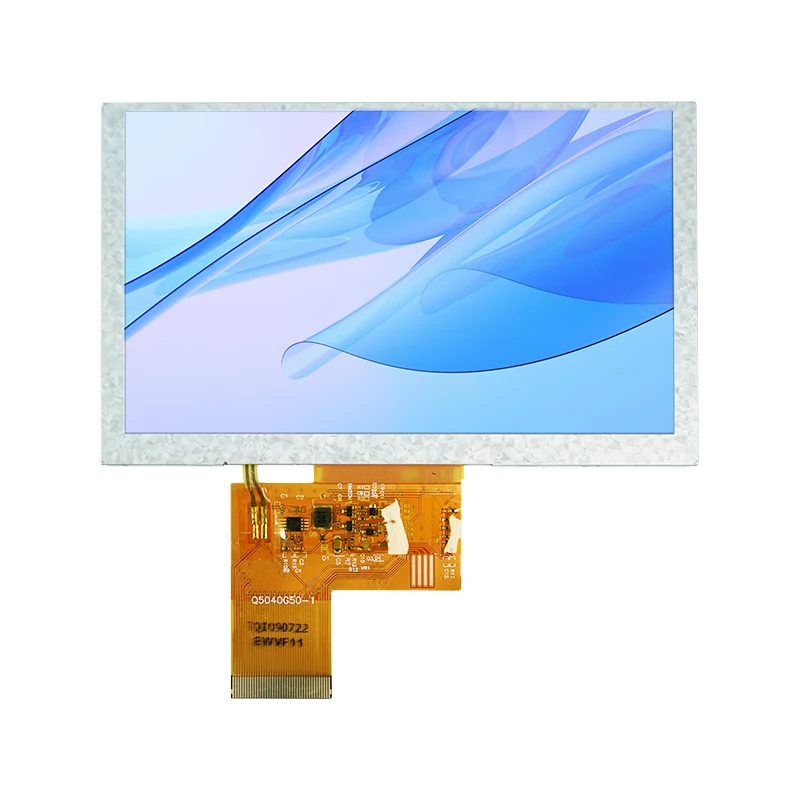

Inteligentní TFT LCD displej: Praktický průvodce od výběru po vývojové nasazení

V návrhu vestavěných systémů a interakce člověk-stroj,Inteligentní TFT LCD displejjiž není pouze „složkou displeje“ – je kritickým faktorem, který určuje uživatelskou zkušenost a úspěch produktu. Ať už vyvíjíte průmyslové HMI, inteligentní domácí ovládací panel nebo ruční lékařské zařízení, orientace v obrovském množství Smart TFT LCD na trhu a správná volba při zajištění rychlého nasazení je často složitější, než se zdá.

1. Výběr: Nedívejte se jen na velikost a rozlišení

Nejčastější chybou ve fázi výběru je usadit se na obrazovce s myšlením, že „vypadá to správně“. Ve skutečnosti hlavní rozdíly mezi Smart TFT LCD často leží mimo technický list.

1.1 Typ rozhraní: První kritický předěl

Typ rozhraní přímo určuje, zda váš hlavní ovladač může ovládat obrazovku a jak složitý bude proces vývoje. Běžné typy rozhraní mají každý své vlastní vhodné aplikace:

Zvláštní poznámka: Pokud je vaším hlavním ovladačem MCU jako STM32F103, který nemá vestavěný ovladač RGB, bude výběr obrazovky s rozhraním RGB přímo extrémně obtížný. Budete potřebovat další přemosťovací čip (například SSD1963) nebo alternativně přepnout na obrazovku SPI nebo paralelní rozhraní.

1.2 Rozlišení a přizpůsobení velikosti

Vyšší rozlišení není vždy lepší. V prostorově omezeném světě vestavěných systémů znamená vyšší rozlišení větší využití paměti framebufferu, vyšší spotřebu energie a vyšší náklady. Základní pravidlo zní:

Pro zobrazení jednoduchých ikon nebo textu (např. panely zařízení): 240x240 nebo 320x320 stačí
Pro standardní rozhraní člověk-stroj (např. ruční terminály): 480x480 nebo 800x480
Pro aplikace vyžadující jasné grafy nebo obrázky: 720x720 nebo vyšší

Čtvercové TFT jsou stále běžnější v chytrých nositelných zařízeních a průmyslových přístrojích. Mezi běžné specifikace patří 1,3palcový (240x240), 3,4palcový (480x480) a 4,0palcový (720x720).

1.3 Adaptabilita prostředí: vnitřní, venkovní nebo extrémní podmínky?

Mnoho projektů funguje dobře se standardními obrazovkami během fáze prototypování, ale po nasazení v terénu narazí na problémy. Zvláštní pozornost si zaslouží tři klíčové parametry:

• Jas: 300–400 nitů je dostačující pro vnitřní použití; polovenkovní aplikace vyžadují 500–800 nitů; plné venkovní použití na přímém slunci vyžaduje kvůli čitelnosti 1000 nitů nebo více

• Provozní teplota: Komerční stupeň: 0 °C až 50 °C; průmyslová kvalita: -20 °C až 70 °C; automobilová nebo extrémní prostředí vyžadují -30 °C až 85 °C nebo více

• Pozorovací úhel: Pro scénáře, kde se na obrazovku dívá více lidí nebo kde je zařízení instalováno pod úhlem, jsou preferovány IPS obrazovky s plným pozorovacím úhlem; TN obrazovky jsou levnější, ale vykazují výrazný barevný posun v širokých úhlech

1.4 Dotykový panel a povrchová úprava

Pokud váš produkt vyžaduje dotykovou funkci, kromě výběru mezi odporovým a kapacitním typem existuje několik snadno přehlédnutelných detailů:

Metoda laminace: Optické lepení poskytuje lepší jasnost a snížený odraz ve srovnání s laminací se vzduchovou mezerou, ale přichází za vyšší cenu
Povrchová úprava: Antireflexní (AG), antireflexní (AR) a proti otiskům prstů (AF) - pro venkovní zařízení nebo zařízení s vysokým jasem se doporučuje kombinace AG+AR

Přizpůsobení krycího skla: Zda jsou vyžadovány zaoblené rohy, loga sítotisku, otvory nebo jiné estetické úpravy

2. Hardware a ovladač: Předcházení nástrahám

Jakmile je obrazovka vybrána, návrh hardwaru a vývoj ovladače představují další řadu potenciálních úskalí.

2.1 FPC kabel a připojení

Kabel FPC je příčinou 80 % závad obrazovky. Před zasunutím nebo vyjmutím kabelu vždy odemkněte západku konektoru – násilné vytažení může poškodit zlaté kontakty. Nikdy nezapojujte ani neodpojujte FPC, když je systém zapnutý, protože zbytkový proud může spálit rozhraní.

Při přizpůsobování FPC věnujte pozornost:

Zda jsou sekvence pinů a úrovně napětí kompatibilní s vaší základní deskou
Zda je vyžadováno ohýbání, rozšiřování nebo frézování kolem jiných součástí
Zda délka FPC odpovídá konstrukci mechanické skříně

2.2 Napájení a podsvícení

TFT-LCD obvykle vyžadují vícenásobné napěťové lišty: VDD (3,3V logika), VGH (pozitivní předpětí), VGL (záporné předpětí) a další. Abnormální dodávka energie je nejčastější příčinou zkreslení barev a blikání obrazovky. Typickým diagnostickým přístupem je kontrola, zda se napětí VCOM neodchyluje od specifikace datového listu (například překročení 3,8 V často vede k znatelnému blikání).

Pro řízení protisvětla se doporučuje řešení s konstantním proudem s PWM stmíváním. Pokud frekvence PWM klesne pod 150 Hz, lidské oko může vnímat blikání; je vhodné zvýšit frekvenci nad 200 Hz.

2.3 IC ovladače a grafická knihovna

Mezi běžné IC ovladače TFT patří ILI9341, ST7789 a ST7735. Mezi nimi ILI9341 nabízí nejrozsáhlejší dokumentaci a nejjednodušší implementaci ovladače, díky čemuž je vhodný pro aplikace s rozlišením 240x320.

Pro grafické knihovny jsou LVGL a TouchGFX hlavními volbami ve vestavěném prostoru. LVGL je open-source a podporuje více platforem, zatímco TouchGFX je hluboce optimalizován pro mikrokontroléry STM32.

3. Zvláštní možnost: Inteligentní sériové obrazovky UART

Pokud váš tým nechce investovat mnoho času do vývoje grafického ovladače nebo pokud má váš hlavní řadič omezené zdroje, sériová obrazovka UART je možností, která stojí za zvážení.

Takové obrazovky obsahují vestavěný MCU (např. ATmega328PB) a lze je ovládat jednoduše odesíláním příkazů přes sériový port, který zabírá pouze piny TX a RX.

Obrazovky UART na trhu obecně spadají do dvou kategorií:

První z nich nabízí extrémně vysokou efektivitu vývoje — uživatelské rozhraní můžete dokonce simulovat na počítači, než jej zobrazíte na obrazovce. Ten poskytuje více možností ovládání na nízké úrovni.

4. Rychlá diagnostika běžných poruch

Nakonec je zde rychlý referenční kontrolní seznam pro řešení problémů s vysokofrekvenčním polem – mohlo by to zachránit situaci:

Příznak	Směr prioritního vyšetřování
Porucha obrazovky, žádný displej	Zkontrolujte, zda není kabel FPC uvolněný nebo zoxidovaný (80 % případů); ověřte nastavení rozlišení/obnovovací frekvence
Zkreslení barev, svislé pruhy, chvění	Zkontrolujte abnormální napájecí napětí (VGL/VGH/VCOM); zkontrolujte, zda frekvence stmívání PWM není příliš nízká
Ztlumený obraz nebo podsvícení nefunguje	Zkontrolujte stárnoucí podsvícení LED; ověřte skutečné výstupní napětí napájecího adaptéru
Opraveny tmavé/bílé skvrny na obrazovce	Fyzické poškození nebo stlačení ze zadní strany (nevratné – vyžaduje výměnu)

Výběr a vývoj TFT LCD je ve své podstatě kompromisem mezi cenou, výkonem, vývojovým cyklem a spolehlivostí. Neexistuje žádná „nejlepší“ obrazovka – pouze „nejvhodnější“ řešení. Doufám, že vám tato příručka pomůže vyhnout se zbytečným oklikám na začátku vašeho projektu a umožní vám soustředit více úsilí na vytvoření skutečně odlišného zážitku z produktu.
