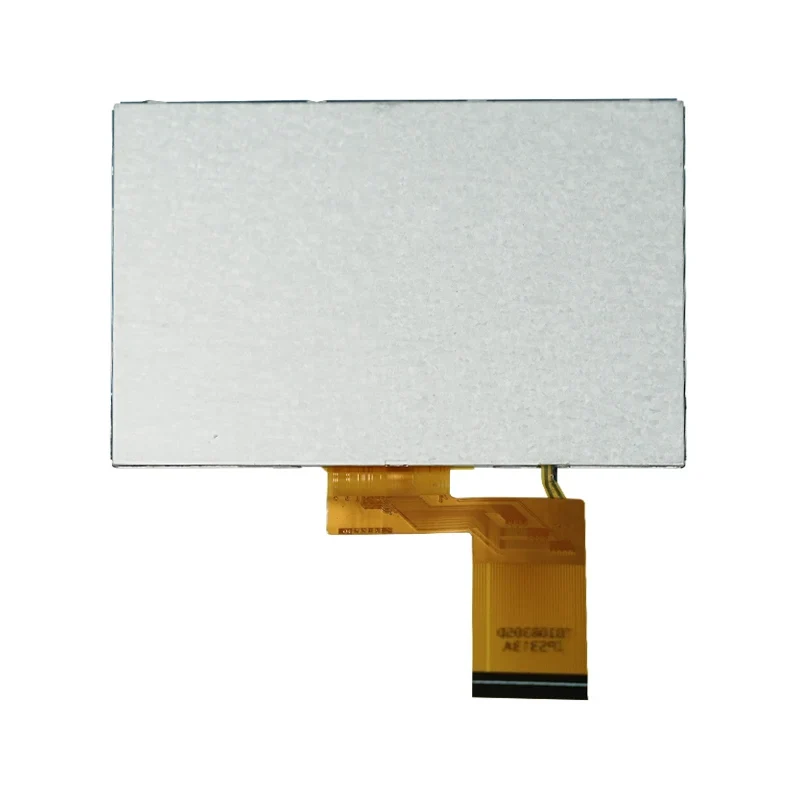

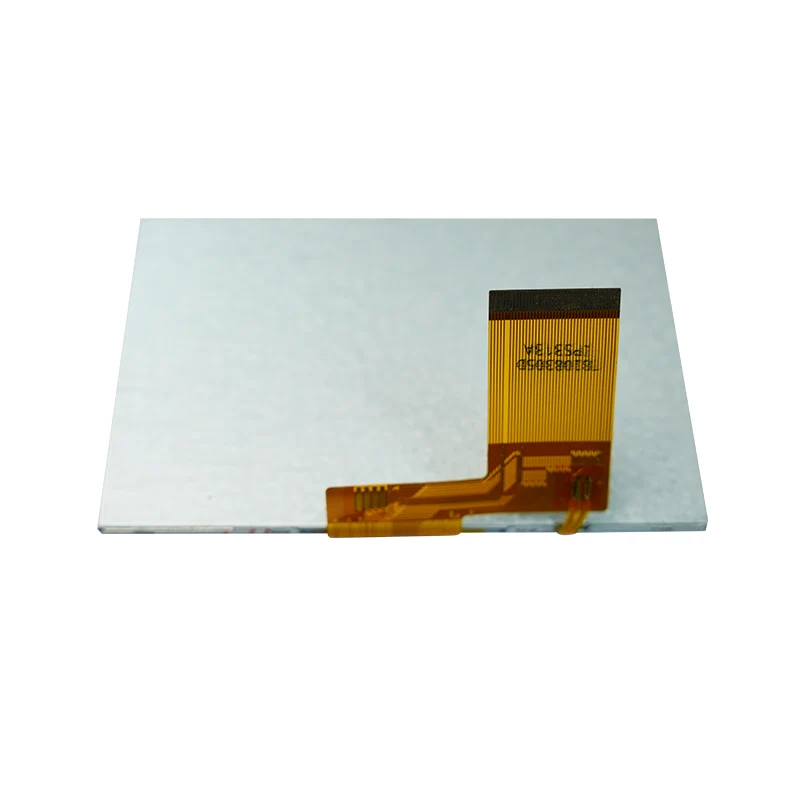

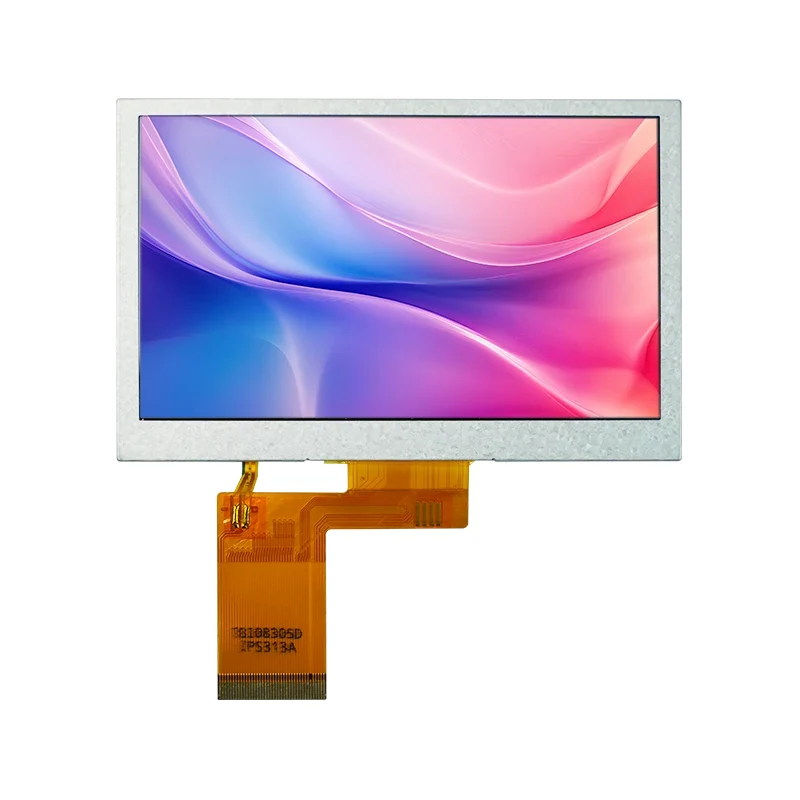

4,3' normálně bílý čtvercový TFT LCD zobrazovací modul

Základní funkce a aplikační scénáře:

• Precise Resistive Touch: Podporuje jednobodový dotyk, ideální pro ovládání v rukavicích nebo vkládání stylusem v průmyslovém prostředí.

• Širokoteplotní provoz: Pracuje stabilně od -10°C do +60°C, vhodný pro drsné podmínky.

• Efektivní komunikace SPI: Přijímá rozhraní SPI (CS/SCL/SDA) pro stabilní přenos dat a úsporu zdrojů MCU.

• Univerzální displej: Podporuje plnobarevný RGB displej pro indikaci stavu, vizualizaci dat a uživatelská rozhraní.

• Široké oblasti použití: průmyslové panely HMI, přenosná testovací zařízení, zobrazovací systémy ve vozidle a terminály pro ovládání inteligentních budov.

Specifikace modulu Tianfu přizpůsobeného 4,3' normálně bílého čtvercového TFT LCD displeje

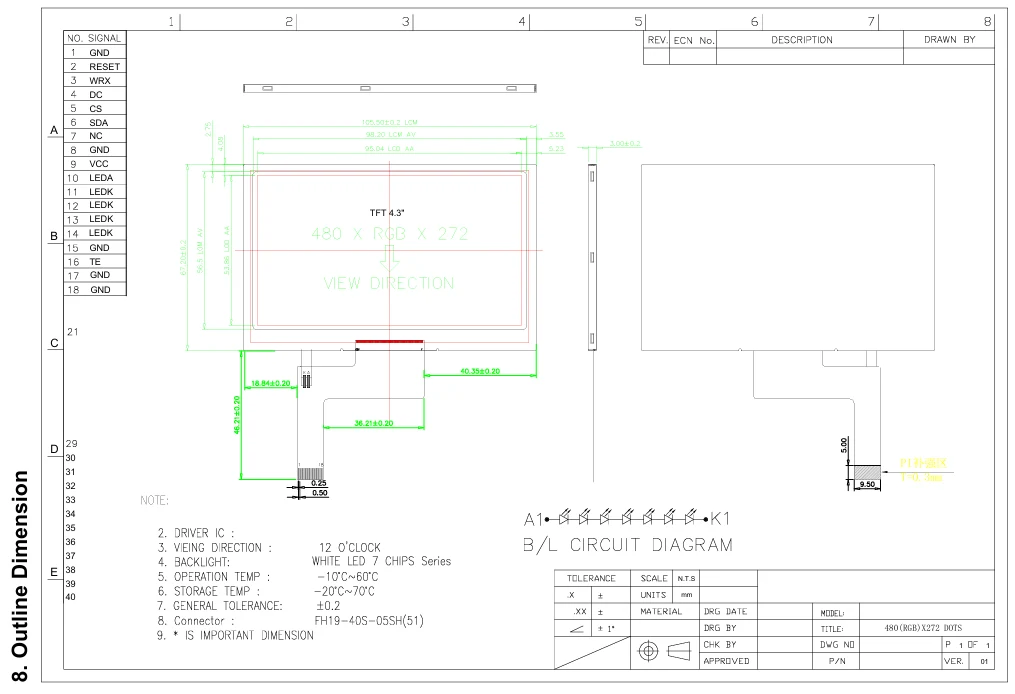

Podrobnosti o modulu Tianfu 4,3' normálně bílého čtvercového TFT LCD displeje

Q1: Které hlavní ovládací čipy tento displej podporuje?

Odpověď: Tento modul používá standardní rozhraní SPI a je kompatibilní s většinou vestavěných platforem, včetně STM32, ESP32, Raspberry Pi Pico, Arduino (vyžaduje posun úrovně) a různými průmyslovými PLC.

Q2: Jaký je rozdíl mezi odporovou dotykovou obrazovkou a kapacitní dotykovou obrazovkou? Co je pro mou aplikaci vhodnější?

Odpověď: Odporová obrazovka funguje na základě snímání tlaku a podporuje dotyk s rukavicemi, stylusy nebo jakýmkoliv předmětem, takže je vhodnější pro průmyslová prostředí, lékařská zařízení nebo scénáře vyžadující přesné poklepání. Kapacitní obrazovka podporuje pouze dotyk prstů, ale nabízí vícedotykovou funkci. Pokud vaše aplikace vyžaduje ovládání v rukavicích nebo může zahrnovat kontaminaci olejem/vodou, je spolehlivější volbou odporová obrazovka.

Q3: Jak porozumět parametrům úhlu pohledu? Na mé zařízení se bude dívat pod úhlem – bude fungovat?

Odpověď: Tento modul má horizontální pozorovací úhel 60°–70° a vertikální pozorovací úhel 45°–60°, vhodný pro sledování zepředu nebo z malého úhlu. Pokud vaše zařízení vyžaduje sledování z velkých úhlů (např. ze strany), doporučujeme zvážit IPS model se širokým pozorovacím úhlem.

Q4: Zahrnuje rozsah provozních teplot -10°C~60°C vliv ohřevu podsvícení?

Odpověď: Ano, tento teplotní rozsah platí pro celkovou provozní teplotu modulu a již zohledňuje ohřev podsvícení. Při provozu při extrémních teplotách se doporučuje testování ve skutečném cílovém prostředí. Q5: Musím zakoupit další desku ovladače nebo řadič?

Odpověď: Jedná se o integrovaný zobrazovací a dotykový modul, který již obsahuje ovladač displeje a dotykový ovladač. Stačí jej připojit k hlavnímu ovladači přes rozhraní SPI a RGB.

Již 16 let jsme zkušeným výrobcem LCD, kde je kontrola kvality synonymem našeho jména.

• Všechny moduly před odesláním procházejí 72hodinovým zapalovacím testováním a funkční kontrolou s plnými parametry.

• Používají se komponenty průmyslové kvality, které splňují environmentální normy RoHS.

• Vyrobeno podle certifikovaného systému managementu kvality ISO 9001.

Výrobní a testovací prostředí

• Montováno v čistém prostoru třídy 1000, aby se zabránilo prachu v oblasti displeje.

• Individuální kontrola mrtvých pixelů (bílá/černá) a defektů čar.

• Kalibrace linearity dotykové obrazovky a ověření funkčnosti.

Závazek spolehlivosti

• MTBF 20 000 hodin na základě testovacích dat typického provozního prostředí.

• Záruka 12 měsíců na vady materiálu a zpracování.

• Podpora zpráv o testech spolehlivosti pro objemové objednávky.

Naše podpora je navržena tak, aby byla bezproblémová a proaktivní. Jsme tu nejen proto, abychom opravovali problémy, ale abychom zajistili, že vaše operace nikdy nepřeskočí.

Systém technické podpory

Technická dokumentace: K dispozici jsou kompletní datové listy, aplikační poznámky a referenční návrhy.

Rychlá odpověď: Technické dotazy jsou zodpovězeny do 24 hodin v pracovní dny.

Služby přizpůsobení: Je podporováno omezené přizpůsobení, jako je délka FPC, typ konektoru a nastavení podsvícení.

Záruční politika

Záruční doba: 12 měsíců od data převzetí.

Pokrytí: Abnormality displeje, selhání dotyku a poruchy rozhraní způsobené jinými než lidskými faktory.

Proces opravy: Poskytněte popis závady → Potvrzení technické podpory → Zajistěte opravu nebo výměnu.

Logistika a dodávka

Standardní balení: Antistatický sáček + Vlastní blistr + nárazuvzdorný karton.

Průběžná služba

Stabilní dodávka: Zaručená stabilita dodávky po celou dobu životního cyklu produktu.

Cesta upgradu: Doporučení pro upgrady kompatibilních produktů.

Aktualizace zdrojů: Pravidelné aktualizace technické dokumentace a knihovny FAQ.
