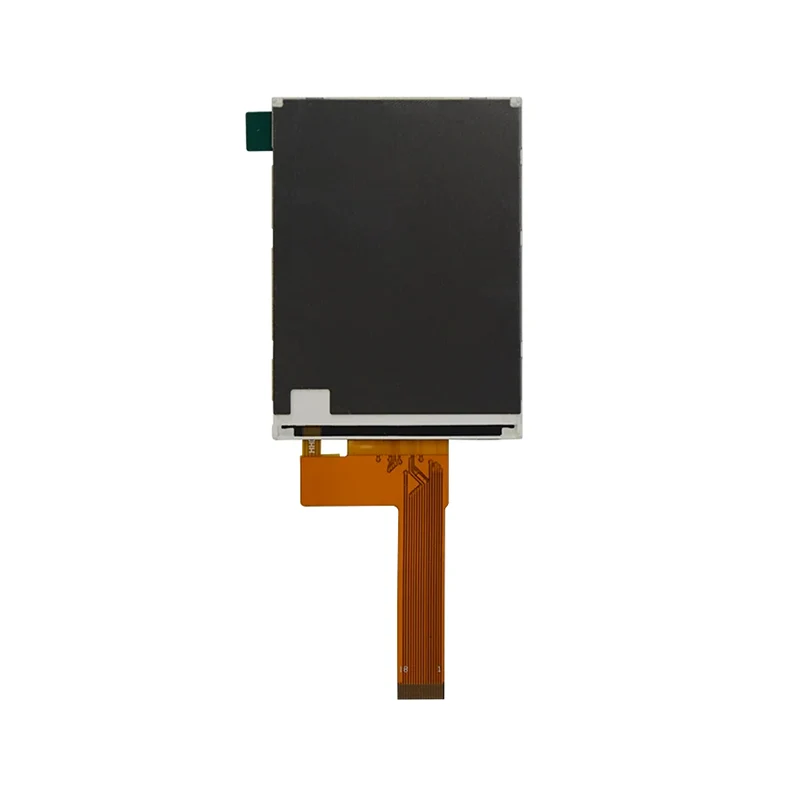

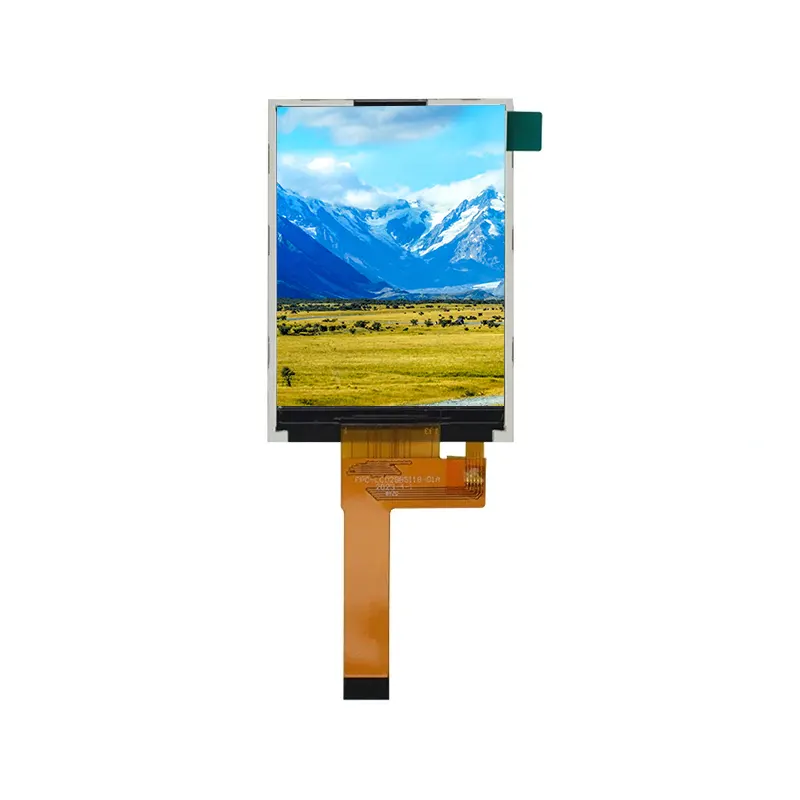

2,7' standardní grafický modul TN TFT LCD

2,7' grafický standardní TN TFT LCD modul se primárně používá v průmyslových a chytrých domácích LCD. Jako například:

1.Průmyslový ruční terminál

Průmyslové kapesní počítače: Zakázkové LCD pro PDA/snímače čárových kódů

Odolné LCD | Ideální pro průmyslové detektory a datové terminály

Pokročilé LCD pro inventární skenery a přenosné tiskárny

Vysoce kvalitní displeje – vytvořené pro průmyslová ruční zařízení

2. Inteligentní domov

Ovládací panely chytré domácnosti | Vlastní pokročilá řešení LCD

Odolné LCD pro kávovary, robotické vysavače a trouby

Inteligentní domácí displeje – vysoce kvalitní a přizpůsobené na míru

Podrobnosti

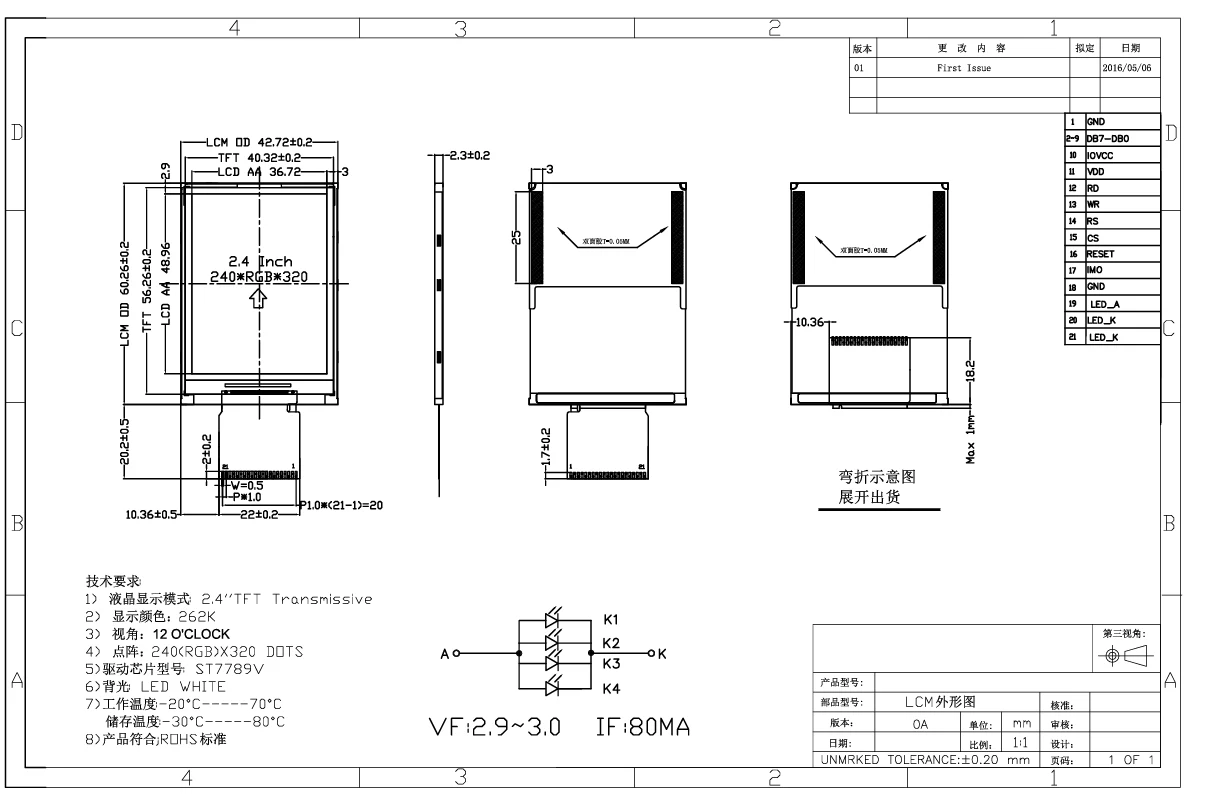

Specifikace modulu Tianfu přizpůsobeného 2,7' grafického standardního TN TFT LCD obrazovky

Aplikační zkušenost z Tianfu v reálném světě: Pohled výrobce mobilních datových terminálů

"Při vývoji průmyslového PDA nové generace se tento 2,7' grafický standardní modul TFT LCD obrazovky stal naší nejlepší volbou. Jeho podsvícení s vysokým jasem (přizpůsobili jsme verzi 500 cd/m²) a antireflexní úprava zcela vyřešila problém obtížného rozpoznání obsahu obrazovky při silném venkovním osvětlení."

„Širokoúhlý poměr 960 × 240 je vysoce kompatibilní s logikou interakce mobilních datových terminálů: horizontální prostor je dostatečný pro plné zobrazení čárových kódů a čísel nákladních listů, zatímco vertikální uspořádání dokonale odpovídá klasickému designu uživatelského rozhraní ‚informační zobrazovací plocha + spodní pevná tlačítka‘, což umožňuje efektivní provoz na kompaktním prostoru.“

"Funkce nízké spotřeby SPI rozhraní přímo zlepšuje životnost baterie terminálu. S logickou spotřebou energie pouze 8 mA pro modul v kombinaci s naší vlastní strategií řízení stupňování podsvícení se celková životnost baterie zařízení zvýšila přibližně o 18 % ve scénářích nepřetržitého skenování."

„Široká teplotní stabilita (-20 °C až +70 °C) a mechanická spolehlivost modulu prošly našimi přísnými testy, včetně cyklování při vysoké teplotě a pádem z 1,2 metru, plně splňující požadavky na odolnost v průmyslovém prostředí.“

Cílená optimalizace a podpora

Poskytujeme vylepšená řešení pro tyto aplikace:

Exkluzivní funkce: Vylepšený ovladač podsvícení (podporující stmívání/rychlé probuzení PWM), dotyková rukavicí, design proti rušení a sada pro úsporný režim.

Odvětvové přizpůsobení: K dispozici jsou přizpůsobené verze optimalizované pro scénáře, jako je expresní logistika, skladování chladírenského řetězce a venkovní kontroly.

Rychlá podpora: Poskytujte kompatibilní referenční návrhy s běžnými skenovacími motory, testovacími nástroji výrobní linky a dlouhodobou zárukou dodávek.

Zpětná vazba od zákazníků

"Za posledních 18 měsíců jsme kumulativně použili více než 35 000 jednotek tohoto modulu ve třech našich terminálových produktech. Nejvíce nás uspokojuje vynikající konzistence šarží a extrémně rychlá odezva technické podpory, které poskytují solidní záruku pro naši velkovýrobu a poprodejní údržbu. Tianfu je spolehlivá a přizpůsobená továrna na LCD, vždy jim věříme."

Aplikace modulu Tianfu 2,7' TFT LCD obrazovky

Přední doba Tianfu

FAQ

Q1: Jak si vybrat mezi rozhraními SPI a RGB?

Odpověď: Tato dvě rozhraní splňují různé aplikační požadavky:

Rozhraní SPI obsahuje malý počet pinů (obvykle 3–4 datové linky), ideální pro scénáře, kde jsou zdroje pinů MCU omezené a požadavky na obnovovací frekvenci jsou nízké, jako je zobrazování statických obrázků nebo pomalá aktualizace dat.

Rozhraní RGB umožňuje paralelní přenos dat s vyšší obnovovací frekvencí, vhodné pro zobrazování dynamického obsahu, videí nebo rychle se měnící grafiky, ale vyžaduje více pinů.

Q2: Proč podsvícení vyžaduje relativně vysoké napětí 8,7–10,2 V?

Odpověď: Tento modul využívá design podsvícení s více LED zapojenými paralelně. Požadavek na relativně vysoké napětí obvykle znamená, že podsvícení se skládá z více LED zapojených do série, které mohou poskytovat rovnoměrný a dostatečný jas. Při skutečném použití je vyžadován vyhrazený obvod ovladače podsvícení; nelze jej přímo připojit k logickému napájení 3,3V.

Q3: Splňuje rozsah provozních teplot modulu požadavky průmyslové aplikace?

A: Ano. Rozsah provozních teplot -20°C až +70°C pokrývá požadavky většiny průmyslových prostředí. Pro extrémnější prostředí (jako jsou venkovní silné mrazy nebo vysokoteplotní dílny) můžeme poskytnout širokoteplotní verzi (nutné přizpůsobení), která splňuje speciální požadavky -40 °C až +85 °C.

Q4: Splňuje rozsah provozních teplot modulu požadavky průmyslové aplikace?

A: Ano. Rozsah provozních teplot -20°C až +70°C pokrývá požadavky většiny průmyslových prostředí. Pro extrémnější prostředí (jako jsou venkovní silné mrazy nebo vysokoteplotní dílny) můžeme poskytnout širokoteplotní verzi (nutné přizpůsobení), která splňuje speciální požadavky -40 °C až +85 °C.

Q5: Jak ovládat tuto obrazovku? Jaké periferní obvody jsou potřeba?

Odpověď: Základní systém vyžaduje:

3,3V logické napájení (přesnost ±5%)

8–10V budicí obvod podsvícení (konstantní proud 15–25mA)

MCU nebo řadič displeje (podporující rozhraní SPI nebo RGB)

Volitelné: Ovladač s dotykovou obrazovkou (u verzí s dotykovým ovládáním)

Poskytujeme kompletní referenční návrhová schémata obvodů a ukázkové kódy ovladačů (podporující platformy jako STM32, ESP32 a Arduino).

Otázka 6: Jaké aspekty přizpůsobení jsou podporovány pro tuto obrazovku?

Odpověď: Nabízíme špičkové modulární služby přizpůsobení s hlavními možnostmi přizpůsobení, včetně:

Přizpůsobení rozhraní a pinů

Upravte polohu konektoru FPC a pořadí kolíků tak, aby odpovídaly rozložení desky plošných spojů

Přizpůsobte sady příkazů rozhraní SPI tak, aby odpovídaly vašemu hlavnímu řídicímu čipu

Přidejte rozhraní I2C pro dotykové obrazovky nebo senzory okolního světla

Nastavení optického výkonu

Vyměňte materiály z tekutých krystalů za jiné úhly pohledu (IPS/FFS/TN)

Nastavení jasu podsvícení (volitelný rozsah: 150–800 cd/m²)

Upravit úhel polarizátoru (0°/90°/180°/270°)

Přidejte povrchové úpravy, jako je antireflexní a proti otiskům prstů

Přizpůsobení mechanické struktury

Upravte celkovou tloušťku modulu (minimální tloušťka až 1,8 mm)

Upravte délku FPC a směr výstupu kabelu

Přidejte nebo zmenšete pozice montážních otvorů

Přizpůsobte konstrukci rámu specifickým požadavkům na těsnění

Speciální přizpůsobivost prostředí

Širokoteplotní verze (-40°C až +85°C)

Verze s vysokým jasem pro venkovní viditelnost

Zesílené provedení odolné proti vibracím
