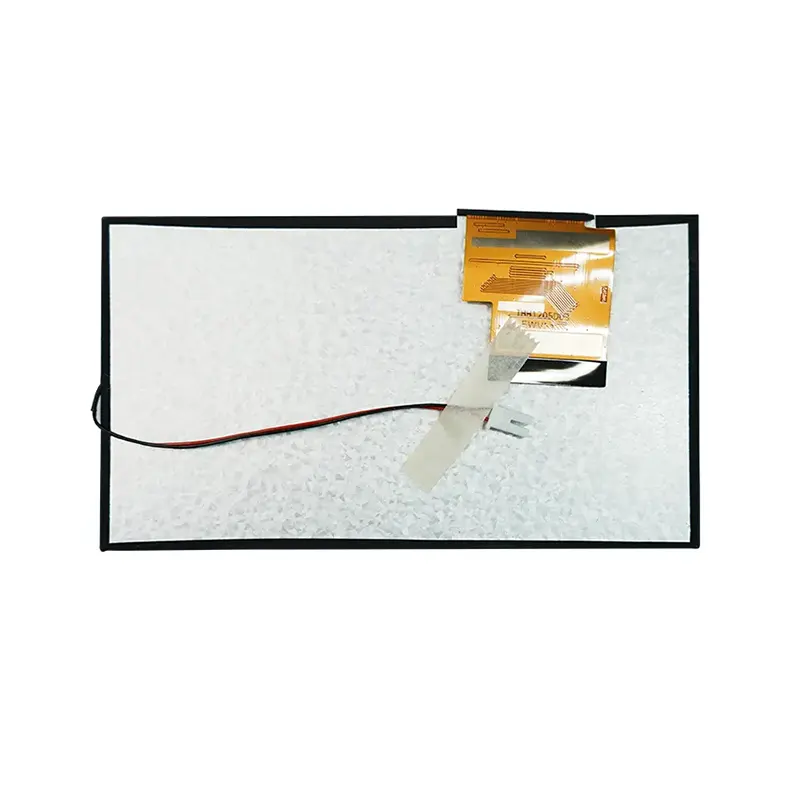

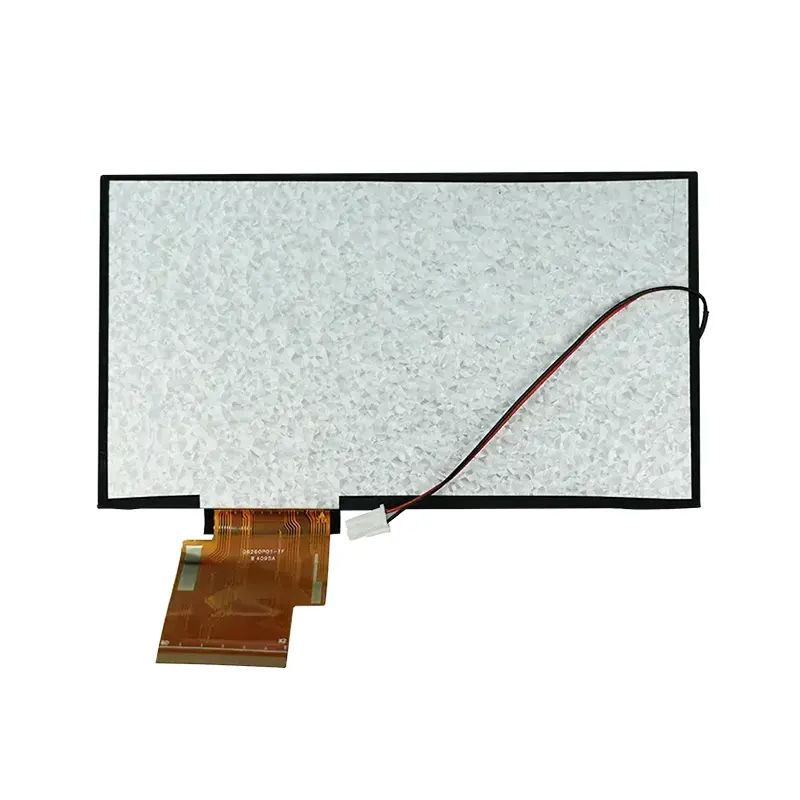

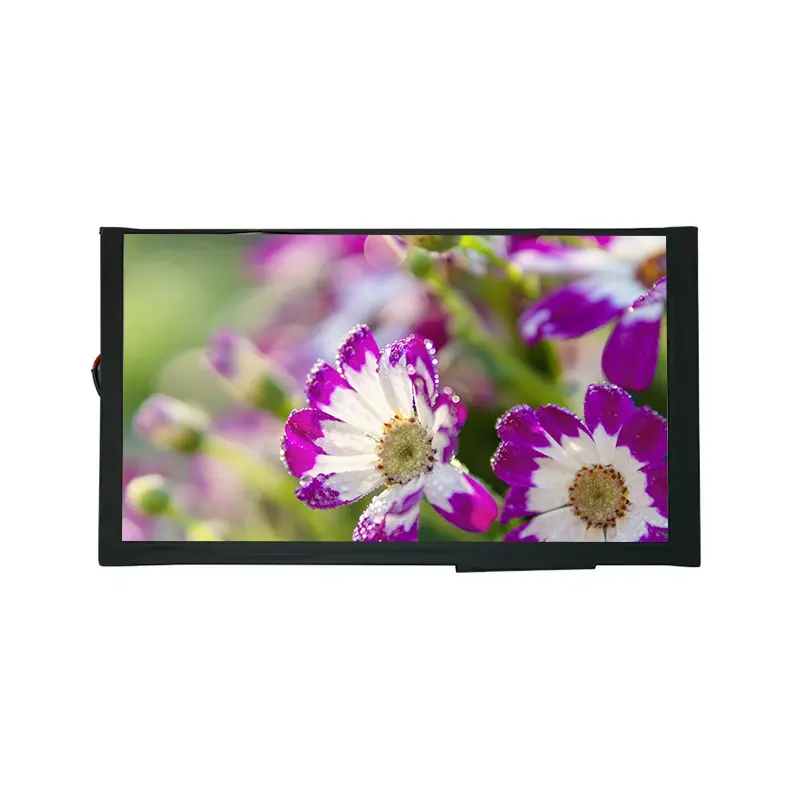

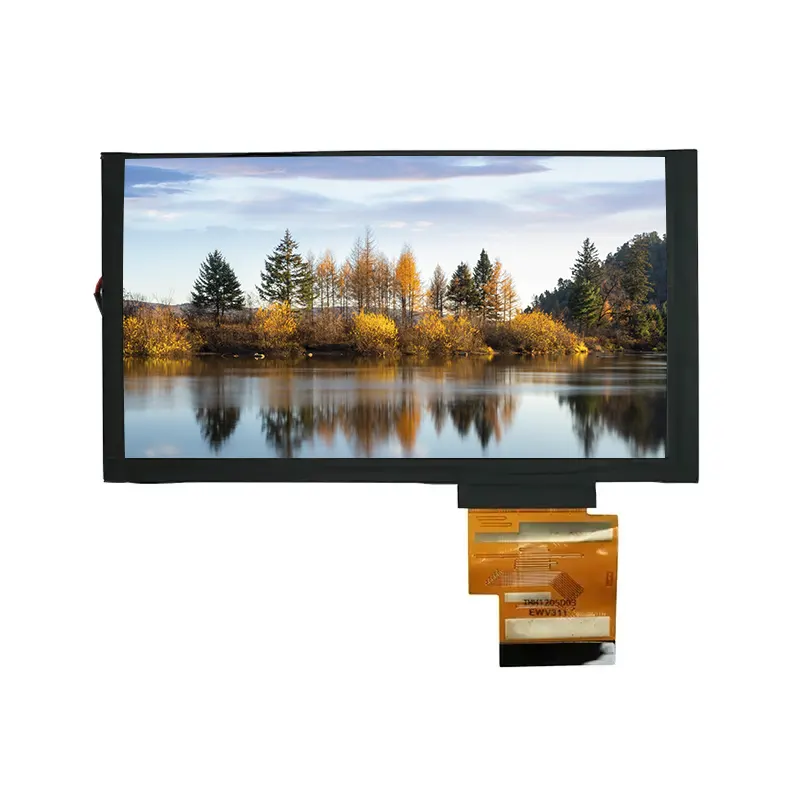

Modul 6,2' Wide Temp TN TFT LCD obrazovky

Hlavní aplikační scénáře

• Průmyslové ovládací panely: Zařízení pro automatizaci továren, řídicí systémy PLC, rozhraní člověk-stroj (HMI)

• Zobrazovací systémy ve vozidle: palubní desky užitkových vozidel, terminály logistických vozidel, speciální obrazovky pro ovládání vozidel

• Venkovní displeje zařízení: Monitorovací systémy solární energie, venkovní platební terminály, veřejné informační displeje

• Displeje lékařského vybavení: Přenosné lékařské nástroje, pomocné displeje pro diagnostická zařízení

• Smart Home Control: Ovládací panely automatizace budov, inteligentní centrální řídicí systémy

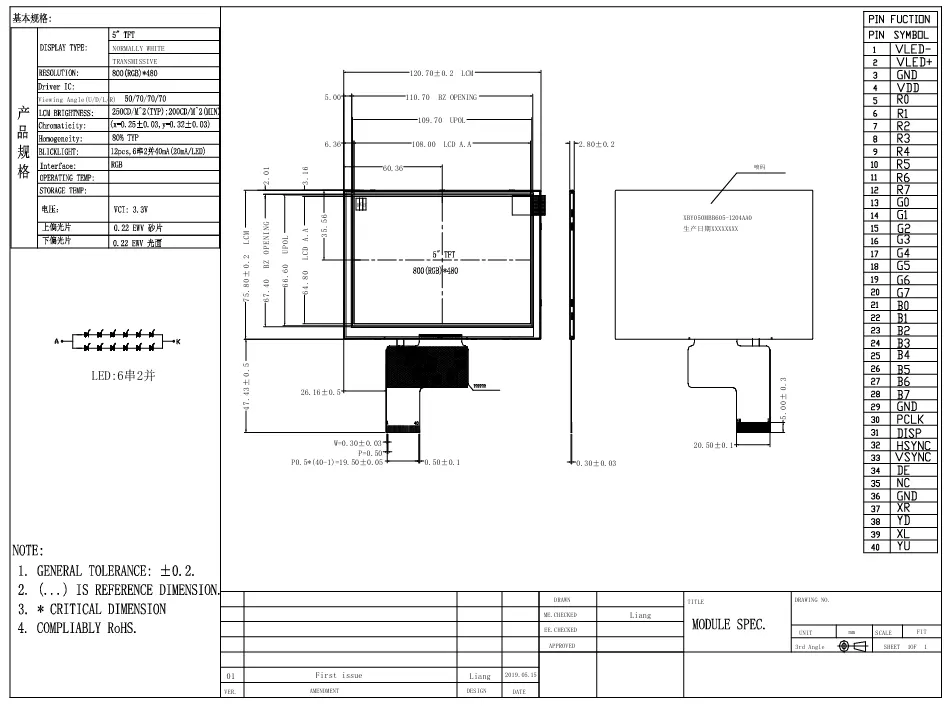

Tianfu 6,2' Wide Temp TN TFT LCD modul obrazovky Specifikace skladem

Podrobnosti o modulu Tianfu 6,2' Wide Temp TN TFT LCD obrazovky

Výhody optického výkonu

Displej s vysokým jasem: S typickým jasem 500 cd/m² je téměř dvakrát jasnější než standardní spotřebitelské displeje (250-300 cd/m²), což zajišťuje dokonalou viditelnost i na přímém slunci nebo v silném okolním světle.

Široké pozorovací úhly: Dosahuje 150° pozorovacího úhlu (CR≥10) horizontálně i vertikálně. Tato funkce je klíčová, když se na obrazovku potřebuje dívat více operátorů současně nebo když je zařízení instalováno v nekonvenčních pozicích.

Rychlá odezva: Celková doba odezvy 25 ms (náběh + pokles) zajišťuje dynamické aktualizace informací bez rozmazání pohybu, takže je vhodný pro zobrazování dat v reálném čase, sledování kanálů a základních animovaných rozhraní.

Barevný výkon: Může se pochlubit 50% barevným gamutem NTSC. I když není tak rozsáhlý jako špičkové spotřebitelské displeje, plně splňuje požadavky na průmyslové indikátory, stavová upozornění a grafickou vizualizaci dat.

Ekologická adaptabilita a spolehlivost

Široký teplotní provoz: Rozsah provozních teplot -20 °C až 70 °C, vhodný pro prostředí od chladírenských skladů po vysokoteplotní dílny. Rozsah skladovacích teplot je ještě širší při -30 °C až 80 °C, což zajišťuje bezpečnost při přepravě a skladování.

Robustní systém podsvícení: Využívá pole 21 bílých LED s designem napájecího zdroje 9,6V/210mA, který poskytuje jednotné a stabilní podsvícení s typickou životností přes 50 000 hodin.

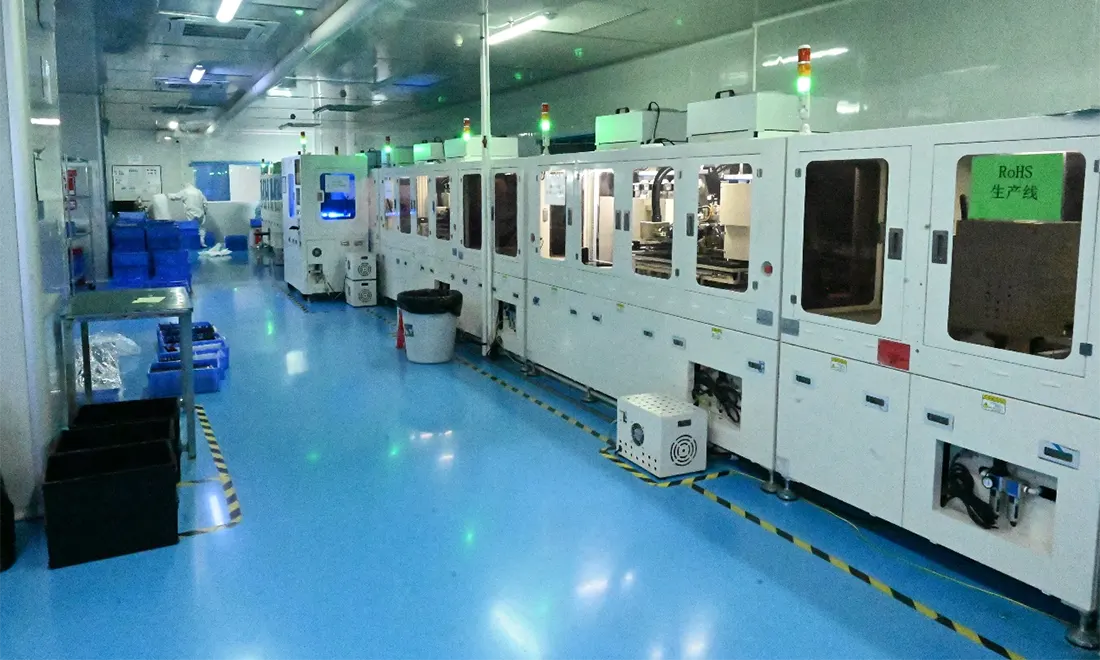

Kontrola kvality výroby

• Náhodný odběr vzorků pro testování při vysoké teplotě a vysoké vlhkosti (85 °C/85 % RH po dobu 240 hodin) na šarži.

• Testování tepelným šokem (-20°C ⇄ 70°C pro 1000 cyklů).

• Testování vibrací a mechanických rázů pro splnění požadavků na instalaci průmyslových zařízení.

Záruka konzistence výkonu

• Rovnoměrnost jasu kontrolovaná na více než 85 %.

• Žádná záruka jasných/tmavých pixelů (stupeň nulových vad pixelů je k dispozici na vyžádání).

• Konzistence barev mezi šaržemi řízená pomocí ΔE < 5.

Podpora kompatibility a integrace

• Podporuje standardní rozhraní RGB, kompatibilní s běžnými průmyslovými procesory.

• Poskytuje podrobnou definici rozhraní a dokumenty specifikace časování.

• Volitelné odporové nebo kapacitní dotykové panely (prodávají se samostatně).

• Nabízí návrhy referenčních obvodů a příklady inicializačních kódů.

Proč si Tianfu naši zákazníci už 16 let vybírají?

Dekáda odbornosti: S více než 10 lety věnovanými řešení průmyslových displejů hluboce rozumíme jedinečným požadavkům průmyslových aplikací. Na rozdíl od spotřebitelských displejů, které upřednostňují extrémní barvy a tenké profily, se zaměřujeme na spolehlivost, přizpůsobivost prostředí a dlouhodobou stabilitu.

Osvědčený výkon v terénu: Naše zobrazovací moduly byly ověřeny ve více než 5 000 průmyslových nasazeních po celém světě, včetně:

• Monitorovací systémy větrné energie v extrémních mrazech severní Evropy (nepřetržitý provoz při -25°C)

• Přístrojové vybavení plošiny pro ropné vrty při vysokých teplotách na Středním východě (okolní teploty 50°C+)

• Terminály 24/7 Manufacturing Execution System (MES).

Závazek technické podpory

• Poskytování komplexní technické dokumentace a integračních příruček.

• Tým technické podpory s průměrem více než 8 let zkušeností s průmyslovými elektronickými produkty.

• Podpora testování vzorků a rychlé dodání pro malosériové objednávky.

• Závazek k dlouhodobé podpoře dodávek a životního cyklu průmyslových produktů.

Případ od našeho klienta: Upgrade displeje pro inteligentní skladové logistické terminály

Pozadí a výzvy zákazníků: Velké logistické centrum elektronického obchodu naléhavě potřebovalo modernizovat displeje svých skladových mobilních datových terminálů (PDA). Původní obrazovky postrádaly dostatečný jas při vysoké intenzitě osvětlení skladu, což operátorům znesnadňovalo čtení skenů čárových kódů a informací o zásobách. Kromě toho výrazné kolísání teplot ve skladu (od chladících zón po letní podmínky s vysokou teplotou) způsobilo zpomalení nebo selhání standardních sít, což vážně ovlivnilo efektivitu a přesnost třídění.

Naše řešení: Zákazník přijal náš modul 6,2' Wide Temp TN TFT LCD obrazovky. Jeho vysoký jas 500 cd/m² zajišťuje jasnou viditelnost při všech typech osvětlení. Široký rozsah provozních teplot -20°C ~ 70°C se dokonale přizpůsobí složitému prostředí skladu a zaručuje stabilní provoz zařízení po celý rok. Široký pozorovací úhel 150° navíc umožňuje operátorům snadno číst informace bez ohledu na to, jak zařízení drží.

Výsledky aplikace: Po upgradu zařízení se účinnost třídičů při čtení informací na obrazovce zlepšila o více než 30 % a výrazně klesla chybovost způsobená problémy se zobrazením. Zpětná vazba od zákazníků naznačuje, že spolehlivost displeje drasticky snížila prostoje zařízení kvůli údržbě a poskytuje pevný základ pro „pravidelný provoz inteligentního logistického systému“.

Q1: Je tento displej dobře viditelný venku na přímém slunci?

A: Ano, absolutně. Design s vysokým jasem 500 cd/m² je speciálně navržen pro venkovní a vysoké okolní světelné podmínky. Ve srovnání se standardními obrazovkami mobilních telefonů (typicky 300-400 cd/m²) si náš displej zachovává vynikající čitelnost v jasném světle. Pro optimální výsledky jej doporučujeme spárovat s antireflexní (AG) povrchovou úpravou.

Q2: Zahrnuje rozsah provozních teplot -20 °C až 70 °C spouštěcí teplotu?

Odpověď: Ano, toto je plný rozsah provozních teplot, včetně studených i horkých startů. Při -20 °C může dosažení maximálního jasu trvat o něco déle (obvykle 30-60 sekund), ale bude se zobrazovat normálně. Pro extrémnější aplikace můžeme na vyžádání poskytnout speciální verze.

Q3: Je kontrastní poměr 140:1 dostatečný? Zdá se, že je nižší než spotřební zboží.

Odpověď: Normy kontrastního poměru pro průmyslové displeje se liší od spotřebních produktů. Poměr 140:1 je měřen při vysokém jasu 500 cd/m². Skutečný vizuální výkon je mnohem lepší než u spotřebitelských obrazovek pracujících na stejné úrovni jasu. Naše optimalizace zajišťuje nejlepší možnou čitelnost v průmyslových prostředích, která jsou často vystavena interferenci okolního světla.

Q4: Způsobí doba odezvy 25 ms rozmazání pohybu?

Odpověď: Pro průmyslové aplikace je celková doba odezvy 25 ms zcela postačující. Průmyslová rozhraní primárně sestávají z aktualizací dat a indikátorů stavu spíše než z vysokorychlostního přehrávání videa. Tato doba odezvy zajišťuje plynulé aktualizace dynamických dat a zároveň poskytuje lepší stabilitu napětí a delší životnost.

Otázka 5: Podporuje dotykovou funkci?

Odpověď: Tento produkt je základní zobrazovací modul, ale můžeme poskytnout kompletní řešení integrace displeje + dotyku. Spolupracujeme s několika dodavateli vysoce kvalitních dotykových panelů, abychom nabídli buď odporová (lepší pro ovládání v rukavicích) nebo kapacitní dotyková řešení, která zajišťují dokonalé sladění optického výkonu a spolehlivosti.

Q6: Jaká je životnost podsvícení LED a je výměna obtížná?

Odpověď: Systém podsvícení je navržen na životnost více než 50 000 hodin (přibližně 5-6 let při běžném používání). LED diody využívají design pole, takže selhání jedné LED nezpůsobí selhání celého podsvícení. Pro aplikace vyžadující vyšší spolehlivost můžeme nabídnout verze s redundantním designem.

Q7: Jaké je minimální množství objednávky (MOQ) a jaká je dodací lhůta?

Odpověď: MOQ pro standardní modely je 100 jednotek, zatímco vzorky jsou k dispozici od 1 jednotky. Konkrétní dodací lhůty naleznete v tabulce níže; pro urychlenou výrobu lze sjednat spěšné zakázky. Udržujeme bezpečnostní zásoby pro naše nejoblíbenější modely, abychom uspokojili naléhavé potřeby našich zákazníků.
