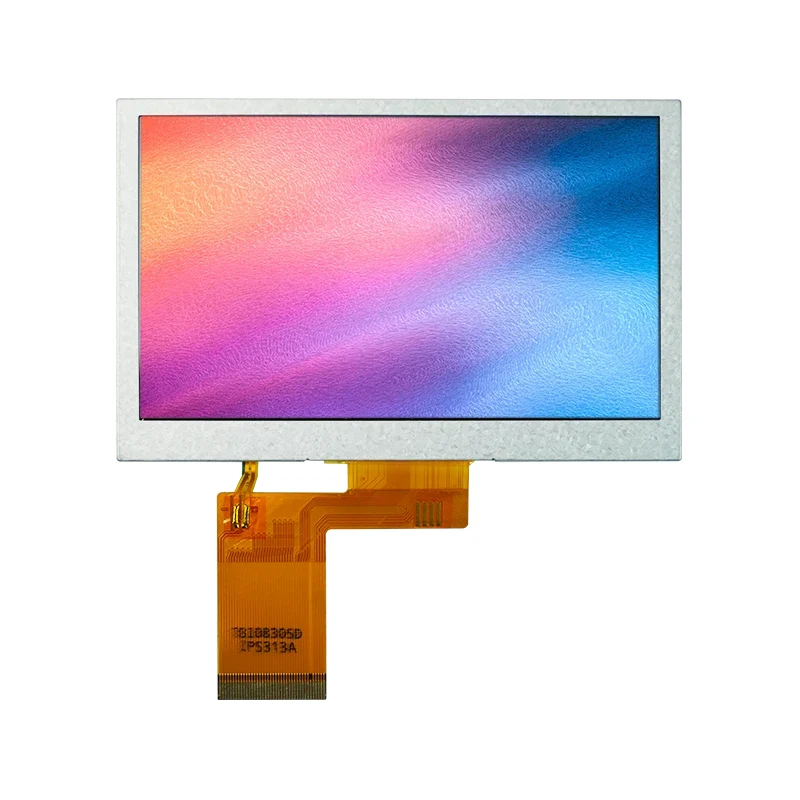

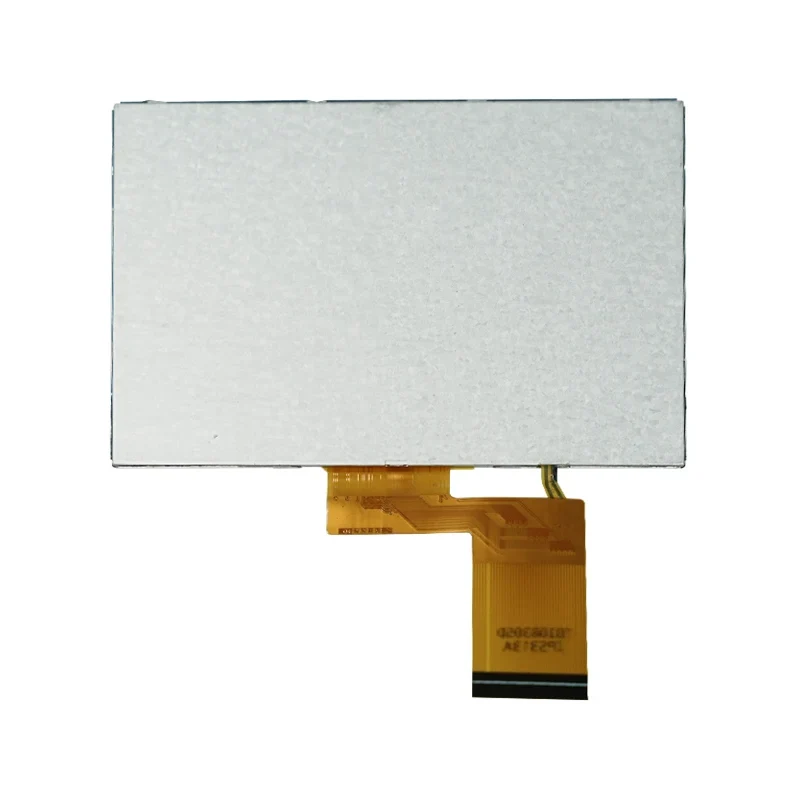

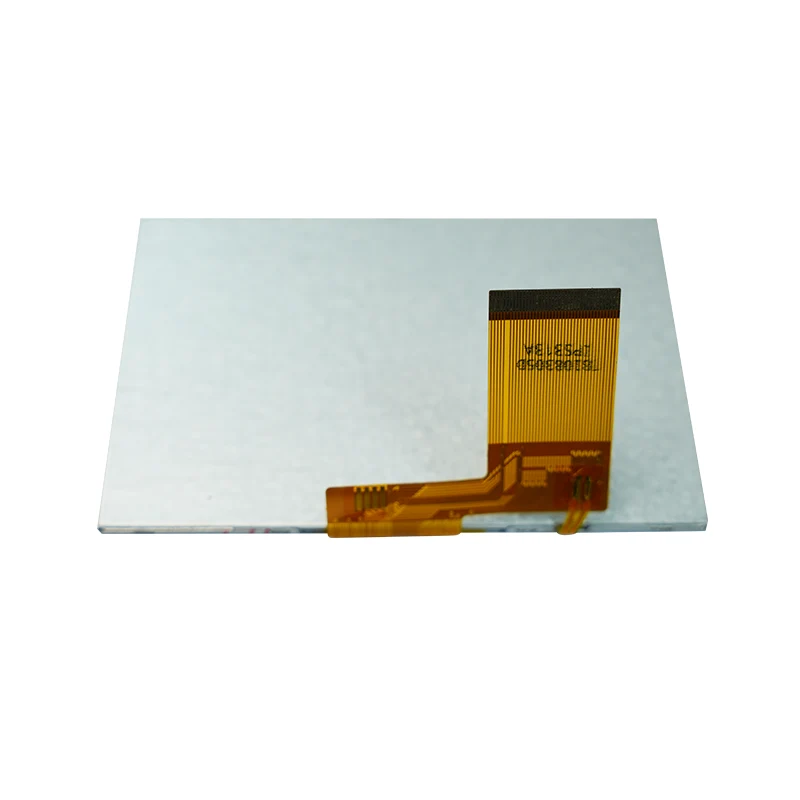

Modul 4,3' RGB rozhraní IPS TFT LCD

Základní schopnosti:

• Zobrazení dynamických obrázků, textu a grafického uživatelského rozhraní (GUI)

• Podpora rozlišení 480×272 zajišťující jasný a čitelný obsah

• Přímé připojení k hlavnímu řídicímu čipu přes RGB rozhraní, zjednodušující integraci systému

• Podsvícení s vysokým jasem (typická hodnota 620 cd/m²) zajišťuje viditelnost v prostředí se silným osvětlením

• Nízkoenergetický design prodlužuje životnost baterie zařízení

Specifikace modulu Tianfu přizpůsobené 4,3' RGB rozhraní IPS TFT LCD obrazovky

Podrobnosti o modulu Tianfu 4,3' RGB IPS TFT LCD obrazovky

Tento 4,3' RGB modul IPS TFT LCD obrazovky je široce používán v různých průmyslových odvětvích díky své kompaktní velikosti, vysokému jasu a odolnosti.

Zde jsou některé typické scénáře aplikací a příklady případů:

Průmyslová automatizace a řídicí systémy

• Pouzdro: Používá se v terminálech pro monitorování výrobní linky k zobrazení výrobních dat a stavu zařízení v reálném čase. Při silném okolním osvětlení zajišťuje vysoce jasné podsvícení operátorům jasné čtení informací.

• Výhody: Širokoteplotní provoz (-10°C~60°C) vyhovuje dílenskému prostředí; rychlá doba odezvy (40 ms) podporuje dynamické aktualizace.

Lékařské vybavení

• Pouzdro: Integrováno do přenosných lékařských diagnostických přístrojů, jako jsou glukometry nebo elektrokardiografy (EKG) pro zobrazení dat pacienta a grafických výsledků.

• Výhody: Vysoký kontrastní poměr (1000:1) zlepšuje čistotu obrazu a pomáhá lékařskému personálu dělat přesná rozhodnutí; nízká spotřeba energie prodlužuje dobu běhu zařízení.

Spotřební elektronika

• Pouzdro: Používá se v ovládacích panelech chytré domácnosti k zobrazení teploty, vlhkosti a ovládacích rozhraní zařízení.

• Výhody: Rozhraní RGB podporuje bohaté barvy pro lepší interakci uživatele; malá rozteč pixelů (0,198 mm) poskytuje vynikající kvalitu obrazu.

Automobilové a dopravní systémy

• Pouzdro: Používá se v systémech infotainmentu ve vozidle nebo displejích na zadních sedadlech k prezentaci navigačního a mediálního obsahu.

• Výhody: Konstrukce odolná proti vibracím (založená na robustní struktuře TFT) se přizpůsobí vibracím vozidla; normálně černý režim snižuje odlesky v tmavých prostředích.

Vestavěný vývoj a vzdělávání

• Případ: Používají ho studenti a inženýři pro prototypování, jako jsou ovládací rozhraní robotů nebo displeje zařízení IoT.

• Výhody: Jednoduché rozhraní (CLK, HSYNC atd.) pro snadné připojení k běžným mikrokontrolérům (např. STM32, Raspberry Pi).

• Rozšířené aplikace: POS terminály, bezpečnostní monitorovací displeje, inteligentní přístrojové panely atd.

Shromáždili jsme zpětnou vazbu od výrobců z různých průmyslových odvětví, abychom komplexně vyhodnotili skutečný výkon tohoto zobrazovacího modulu. Vezměte prosím na vědomí, že zkušenosti jsou založeny na specifikacích a typických aplikacích a mohou se lišit v závislosti na konkrétním prostředí použití.

Vizuální výkon

• Jas a čitelnost: Uživatelé hlásí, že podsvícení 620 cd/m² je dostatečně jasné pro venkovní nebo jasně osvětlené vnitřní prostředí a zajišťuje jasnou viditelnost obsahu. Typický kontrastní poměr 1000:1 prohlubuje černou a rozjasňuje bílou, čímž umocňuje celkový vizuální zážitek.

• Barevný výkon: S barevným gamutem pokrývajícím 40 %~50 % (CIE1931) je reprodukce barev realistická, takže je vhodná pro zobrazování tabulek a obrázků. Barevná škála však může být omezena pro aplikace profesionálního grafického designu.

• Doba odezvy: Typická doba odezvy 40 ms je dostatečná pro většinu statického a dynamického obsahu. Zatímco během rychlého přehrávání videa může dojít k mírnému rozmazání pohybu, je vhodný pro průmyslové ovládání a scénáře nevysokorychlostních her.

Integrace a snadné použití

• Kompatibilita rozhraní: 24bitové rozhraní RGB je široce podporováno a uživatelé hlásí jednoduchou integraci se systémy řady ARM Cortex-M nebo Linux. Řídicí signály (jako DEN, DISP) zjednodušují konfiguraci časování.

• Řízení spotřeby: Široký rozsah vstupního napětí (VCC 2,65~3,3V) umožňuje flexibilní napájení a snižuje potřebu externí regulace. Naměřená spotřeba energie je relativně nízká, což přispívá k energetické účinnosti.

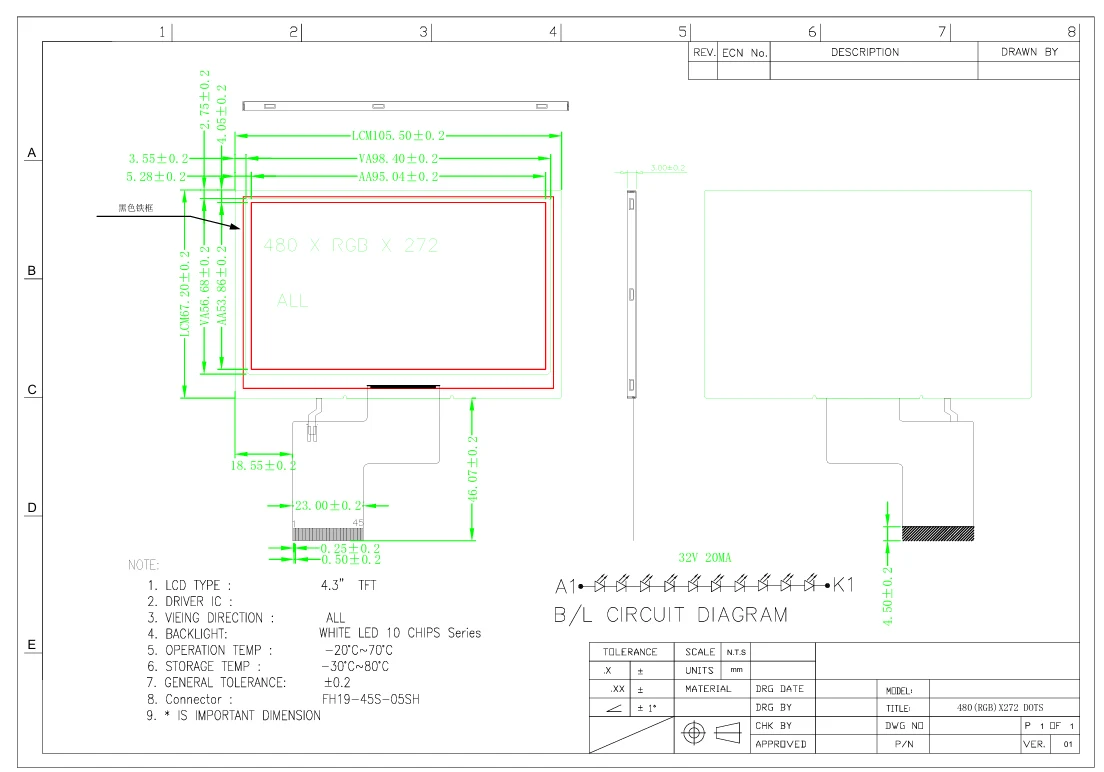

• Velikost a instalace: Kompaktní 4,3palcový design se dobře hodí do prostorově omezených zařízení. Aktivní zobrazovací plocha 95,04 mm × 53,86 mm optimalizuje poměr obrazovky k tělu.

Přizpůsobivost prostředí

• Teplotní výkon: Pracuje stabilně v rozsahu -10°C~60°C a uživatelé nepotvrzují žádné abnormality zobrazení při použití ve venkovním vybavení. Rozsah skladovacích teplot -20°C~70°C zajišťuje bezpečnost při přepravě a skladování.

• Odolnost: Panel TFT a IC ovladače SC7283 zajišťují spolehlivý provoz bez hlášených poruch v průmyslových vibračních prostředích.

• Shrnutí recenzí klientů: "Tento displej nabízí vysokou hodnotu za peníze, dostatečný jas a jednoduchou integraci. Dokonale odpovídá našim požadavkům na náš projekt displeje ve vozidle. Doba odezvy je přijatelná a odezva poprodejního servisu je také rychlá."
