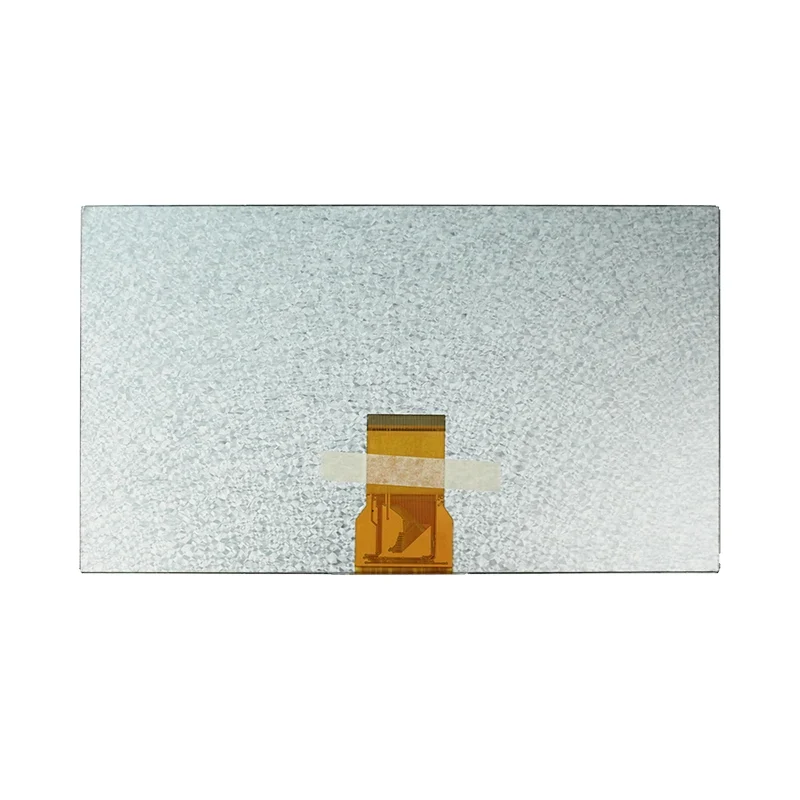

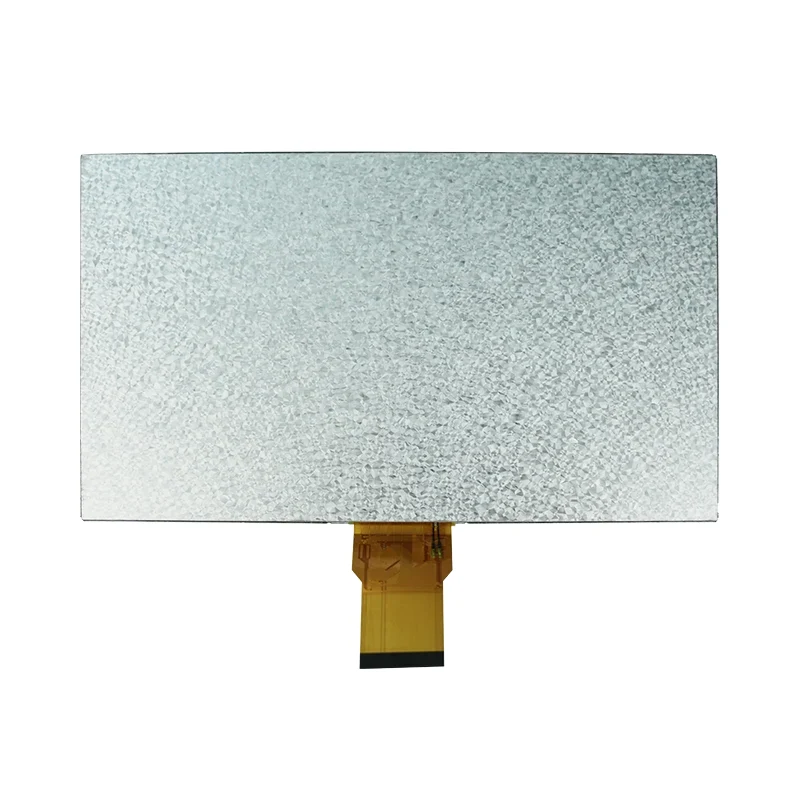

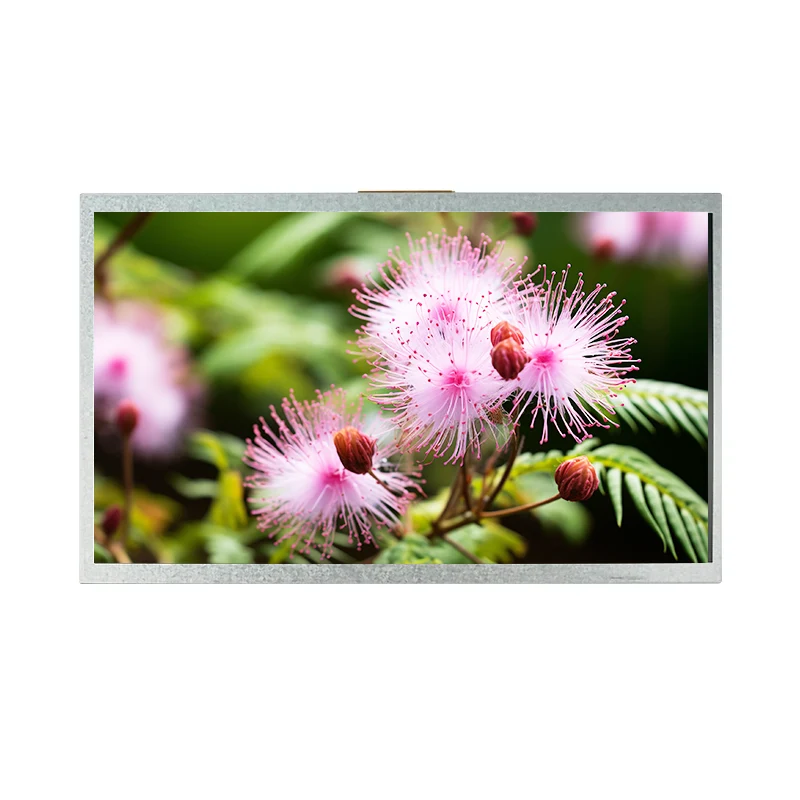

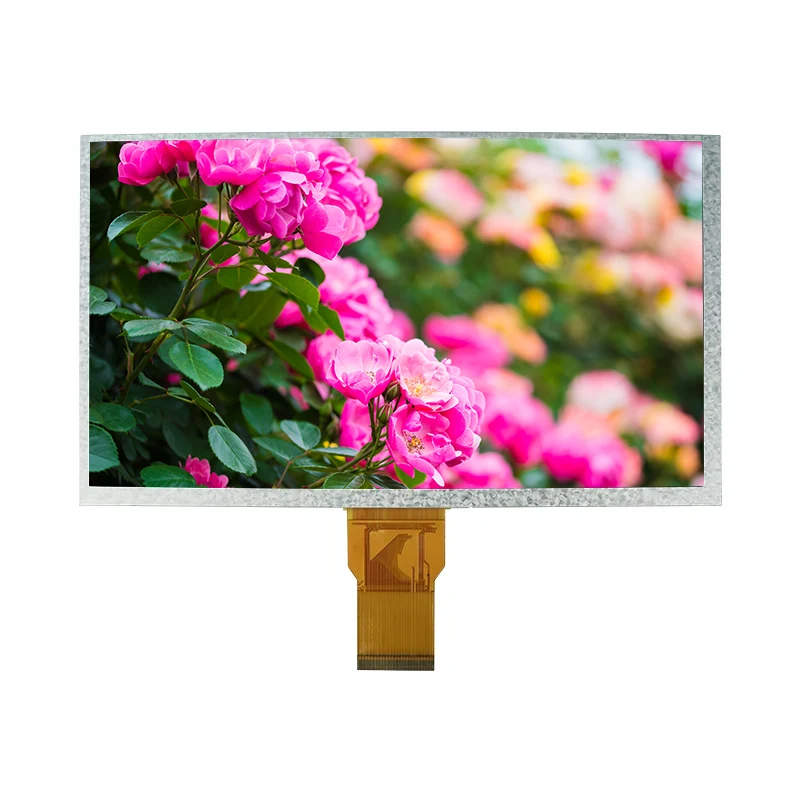

9,0' průmyslový HDMI TFT LCD zobrazovací modul

Klíčové výhody – proč tento modul vyhovuje vašemu designu

📐Čistota ve vysokém rozlišení WVGA

Čistota 800 × 480 pixelů s uspořádáním proužků RGB poskytuje ostrý obraz a jemný text pro rozhraní HMI.

🔌Bezproblémová kompatibilita rozhraní

24bitové paralelní RGB (rozhraní MPU) funguje s většinou průmyslových a spotřebitelských ovladačů, což snižuje úsilí o vývoj.

❄️🔥Široký teplotní rozsah

Pracuje od -10 ℃ do 60 ℃; skladování až do -20 ℃. Spolehlivý v neregulovaných továrních podlahách nebo venkovních krytech.

💡Podsvícení s dlouhou životností

Životnost LED 20 000 hodin minimalizuje prostoje a náklady na výměnu. Svítivost 120 cd/m² poskytuje vynikající čitelnost.

⚙️COGTechnologie & Flicker Control

Obal Chip-on-Glass zajišťuje kompaktnost, zatímco nastavitelný VCOM (4,0–4,4 V) umožňuje jemné doladění pro minimální blikání.

🛠️Přizpůsobení připraveno

Přijímány malosériové zkušební objednávky. Přizpůsobitelné FPC, B/L, dotykový panel a firmware, aby odpovídaly vašim jedinečným požadavkům.

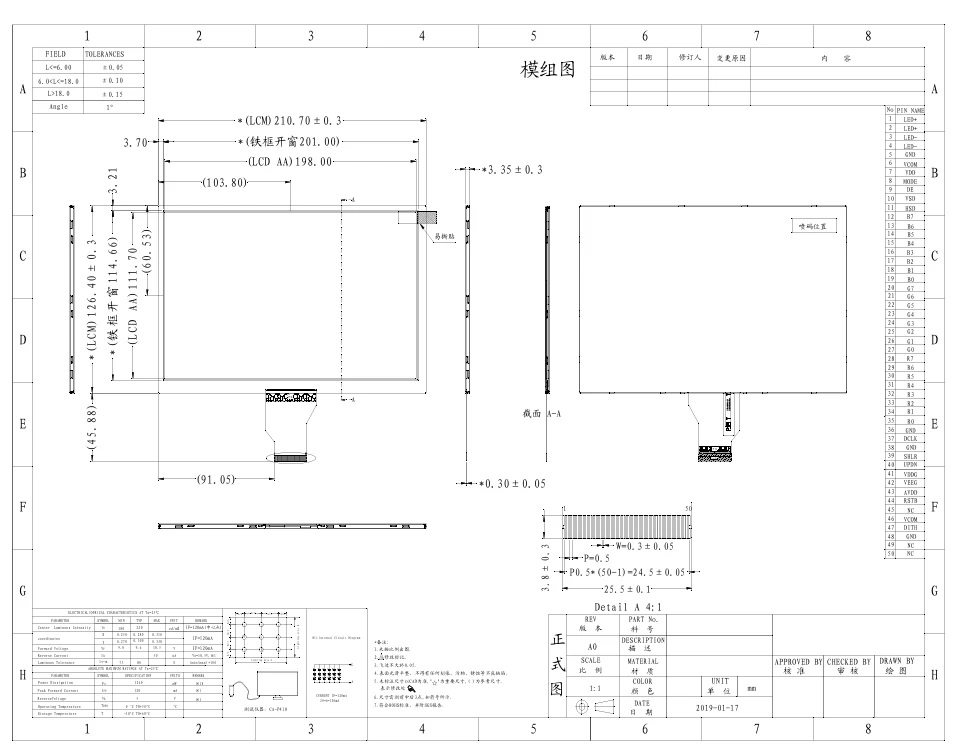

Technické specifikace

Podrobnosti

Aplikace a příběhy úspěšných

Tento 9,0" HMI čtvercový TFT LCD modul byl úspěšně nasazen v celé řadě průmyslových odvětví. Níže jsou uvedeny typické případy a příklady z reálného světa, kdy Tianfu Display pomohl zákazníkům dosáhnout jejich cílů.

🏭Průmyslová automatizace – Ovládací panel pro CNC stroj

Evropský výrobce strojů potřeboval odolný displej pro svůj ovládací panel CNC. Široká provozní teplota (-10 ℃ až 60 ℃) a kompaktnost COG umožnily bezproblémovou integraci do jejich stávajícího krytu. Výsledek: snížení poruch na poli o 30 % a zjednodušená montáž.

🏥Lékařské vybavení – rozhraní pro sledování pacienta

Pro spuštění zdravotnického zařízení jsme poskytli vlastní FPC a design podsvícení, aby se vešly na jejich přenosný monitor. Kontrastní poměr 350:1 zajišťuje jasné zobrazení křivek i ve světlém nemocničním prostředí. 12měsíční záruka jim poskytla jistotu při předkládání předpisů.

🏠 Smart Home – Centrální ovládací panel

Integrátor chytré domácnosti si tento modul vybral pro jeho 24bitové RGB rozhraní, které umožňovalo plynulé vykreslování animací. Nastavitelný VCOM pomohl eliminovat blikání při nízkém jasu a zlepšil uživatele

zkušenosti během nočního používání.

📊Komerční kiosk – venkovní terminál pro prodej vstupenek

Při skladovací teplotě až -20℃ modul přežil zimní podmínky ve venkovních kioscích. Životnost podsvícení 20 000 hodin snižuje nároky na údržbu a snižuje celkové náklady klienta na vlastnictví.

Možnosti přizpůsobení

• FPC (flexibilní tištěný obvod):Upravte vývod, délku nebo tvar tak, aby odpovídal vašemu konektoru.
• Podsvícení (B/L):Upravte jas, barvu nebo rozložení LED podle konkrétních požadavků na osvětlení.
• Dotykový panel: Přidatodporový nebo kapacitní dotyk s vlastním překrytím.
• Firmware a rozhraní:Předem načtěte inicializační sekvence nebo se přizpůsobte nestandardnímu časování MCU.
• Krycí sklo a optické lepení:Pro zvýšenou odolnost a optickou čistotu.

Náš tok výroby a kvality

1. Design & Engineering Review:Náš tým pracuje s vašimi schématy, aby ověřil kompatibilitu a navrhl optimalizace.

2. Prototypování (2–3 týdny):Vzorky malých šarží pro validaci; iterativní úpravy podle potřeby.

3. Testování spolehlivosti:Každá šarže prochází teplotními cykly, vibracemi a testy stárnutí podsvícení, aby bylo zajištěno splnění specifikací.

4. Masová výroba (3–6 týdnů):COGlepení, FPC montáž, integrace podsvícení a optická kontrola.

5,100% odchozí kontrola:Závěrečná elektrická, optická a vizuální kontrola. Záznamy o sledovatelnosti šarže uchovávané po dobu 5 let.

Poskytujeme také úplnou dokumentaci včetně datových listů, inicializačního kódu a testovacích zpráv – což vašim technikům umožňuje spolehlivou integraci.
