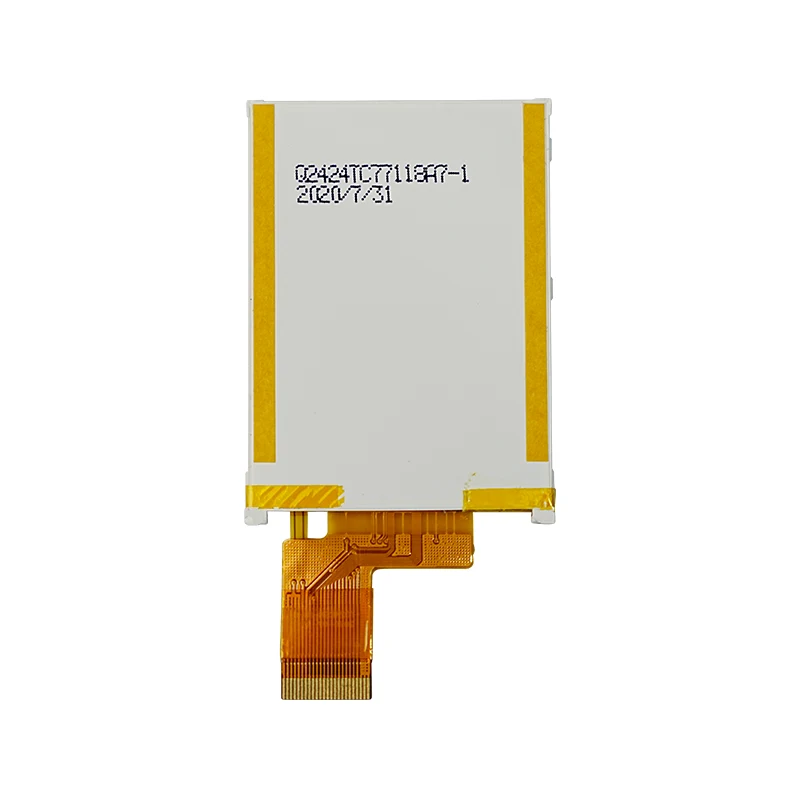

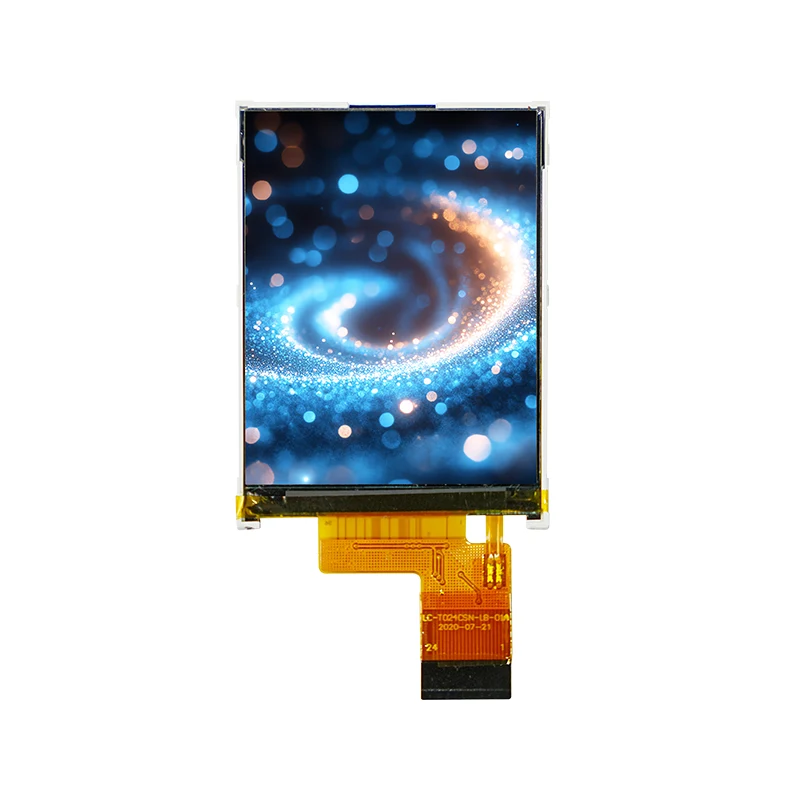

2.4 '' Aktivní matice Malý modul LCD LCD

Parametr

Q27 (TFT-LCD s ovladačem IL18961 IC)

Typ modulu

2,7 "TFT/16m Barva

Rezoluce

960 × 240 pixelů (grafická dot-matrice)

Rozhraní

SPI & RGB

Režim zobrazení

Přenos TFT

Podsvícení

Bílá LED (paralelní)

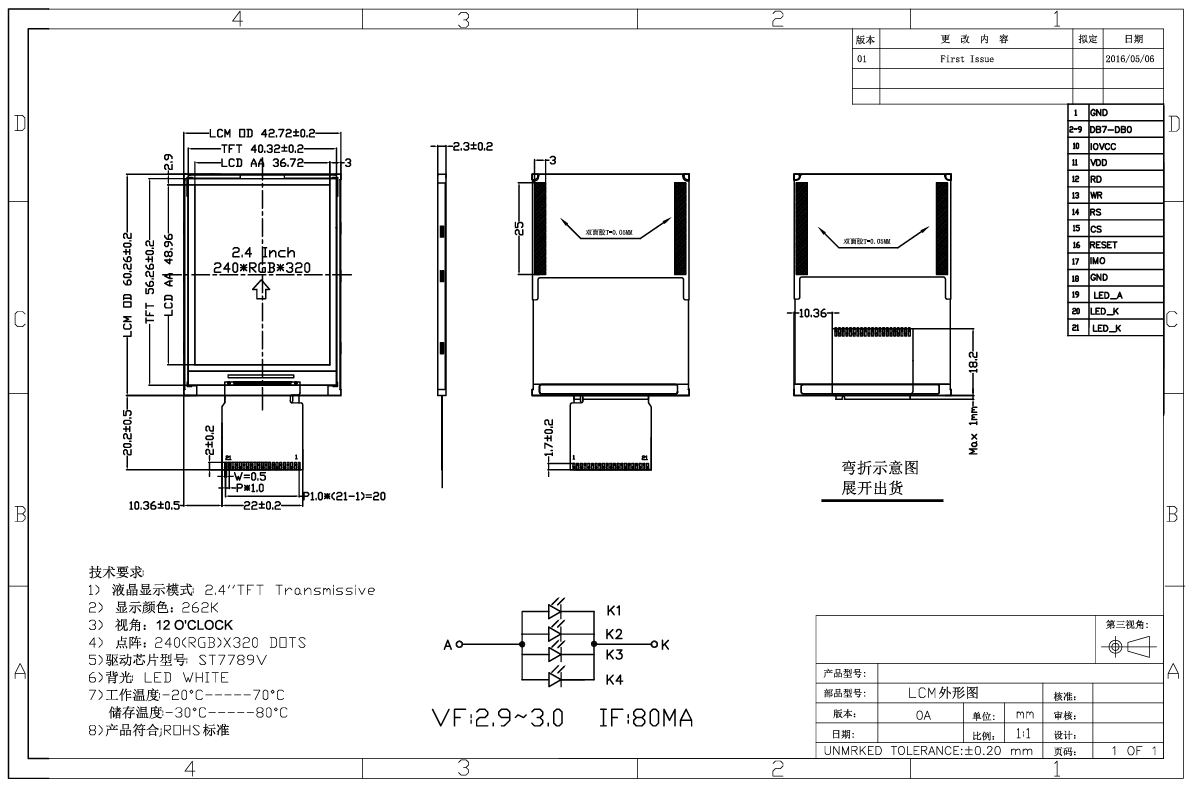

Mechanické rozměry

39.1 (w) × 67,5 (h) × 2,4 (t) mm (FPC vyloučen)

Aktivní oblast

33.06 (W) × 58,80 (h) mm

Pixel Pitch

0,18375 (w) × 0,13775 (h) mm

Elektrické specifikace

· Logické napětí (VDD): 3,0–3,6 V (typ. 3.3V)

· Vstupní napětí (VIH): 0,8 × IOVCC na IOVCC

· Vstupní napětí (VIL): -0,3V až 0,2 x IOVCC

· Aktuální spotřeba: 8ma (typ.)

Specifikace podsvícení

· Napětí: 8,7–10,2V

· Aktuální: 15–25 mA

· Provozní teplota: -20 ° C až +70 ° C

· Storovací teplota: -30 ° C až +80 ° C

Načasovací charakteristiky

· Frekvence CLKIN: 13,5–30 MHz (typ 27MHz)

· HSD období: 1024–1907 CLKIN Cycles

· Vertikální synchronizace: 242,5–450,5H (NTSC/PAL)

Standardní produkty

Přizpůsobené produkty

Objednat množství

Dodací lhůta

Typ přizpůsobení

Dodací lhůta

1-30 PC

Ihned

Generál

5-8 týdnů

31-100 ks

1 týden

FPC

4 týdny

101-500 ks

1-2 týdny

CTP

6 týdnů

501-1000 PCS

2-5 týdnů

B/l

6 týdnů

1001-5000 PCS

4-5 týdnů

Deska řidiče

8 týdnů

5000+ počítačů

5-7 týdnů

Panel LCD

16 týdnů
