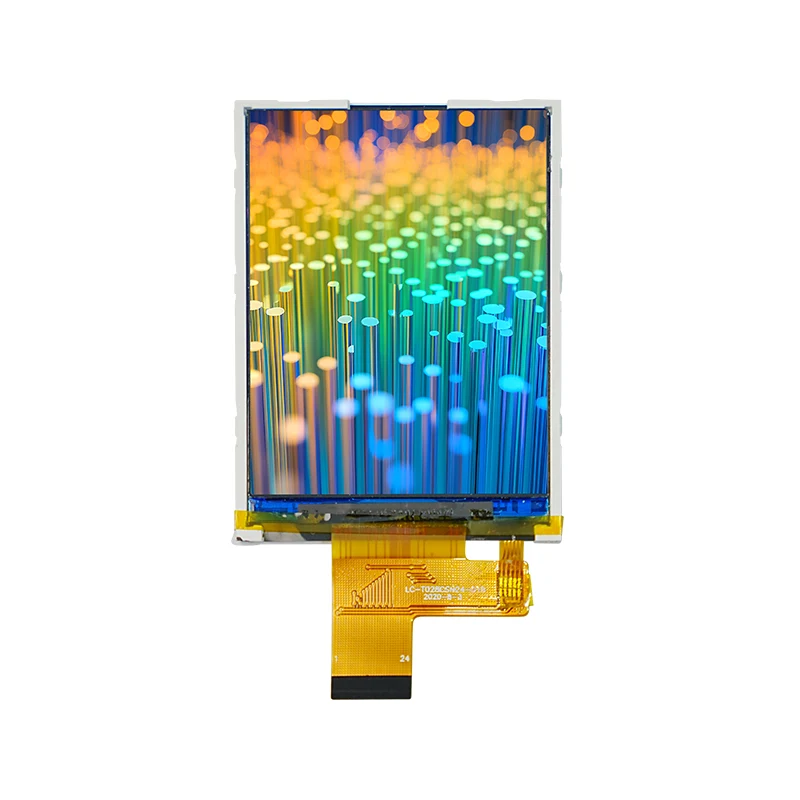

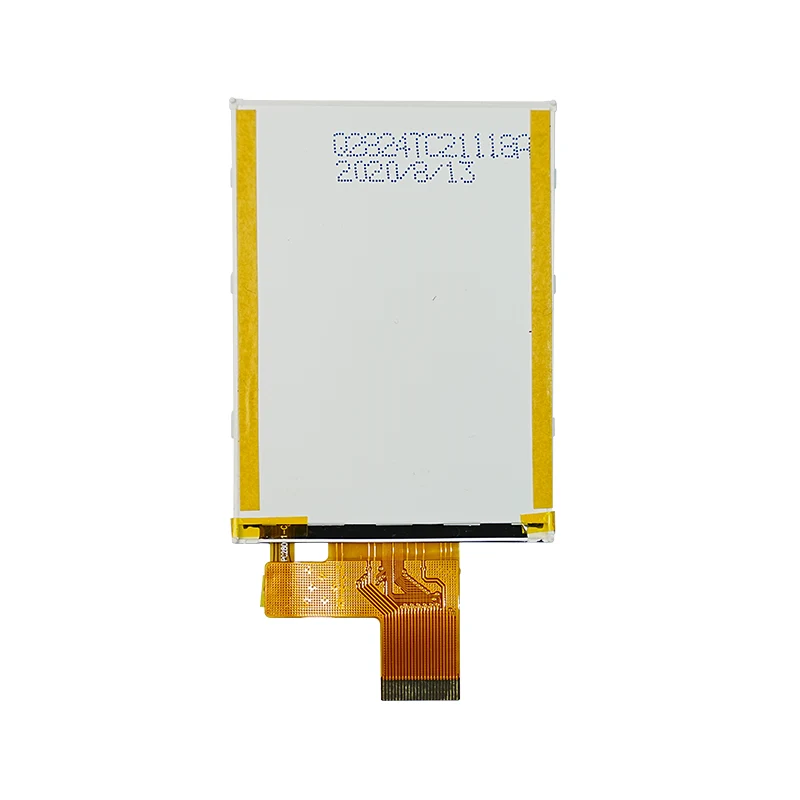

2,4'' normálně bílý malý TFT LCD zobrazovací modul

2,4'' normálně bílý malý TFT LCD zobrazovací modul TF využívá režim zobrazení „bílý režim“, který poskytuje vysoké rozlišení 240×RGB×320 pixelů a podporuje 8/16bitové paralelní rozhraní (časování 8080) MCU, kompatibilní s řadou mikrokontrolérů.

Klíčové funkční přednosti:

• Jasný displej: rozlišení 240×320, kontrastní poměr 200:1, prezentující jemný obraz

• Široký pozorovací úhel: Nejlepší pozorovací úhel ve směru 12 hodin, podporuje všestrannou viditelnost

• Rychlá odezva: Doba náběhu 15 ms, pokles 20 ms, splňující požadavky na zobrazení dynamického obsahu

• Snadná integrace: Standardní paralelní rozhraní 8080 zjednodušující proces vývoje

• Energeticky úsporný design: Provozní proud již od 5 mA, vhodný pro přenosná zařízení

Dnes se naše 2,4palcové LCD moduly používají v široké škále oblastí a mohou se pochlubit zákaznickou základnou, která zahrnuje všechna odvětví.

Domácí spotřebiče a automobilová elektronika: Ovládací panely pro chytré domácí spotřebiče (kávovary, mikrovlnné trouby, pračky, rýžovary atd.), automobilové přístrojové desky, obrazovky infotainmentu ve vozidle, parkovací senzory.

Smart Wearables & Health Monitoring: Chytré hodinky, náramky pro sledování zdraví, přenosné glukometry/monitory krevního tlaku. Čas zobrazení, upozornění, srdeční frekvence, hladina kyslíku v krvi, naměřená data atd. Díky optimálnímu jasu (typicky 250–950 cd/㎡) a nízké spotřebě energie jsou ideální pro dlouhodobé používání.

FAQ

Q1: Jaká konkrétní opatření kontroly kvality jsou zavedena pro kvalitu produktu?

Odpověď: Implementujeme úplnou kontrolu kvality od vstupní kontroly materiálu až po odeslání:

1. Všechny integrované obvody (včetně ST7789V) pocházejí od původních výrobců nebo autorizovaných kanálů.

2. 100 % LCD panelů prochází testováním jasných bodů, tmavých bodů a jednotnosti.

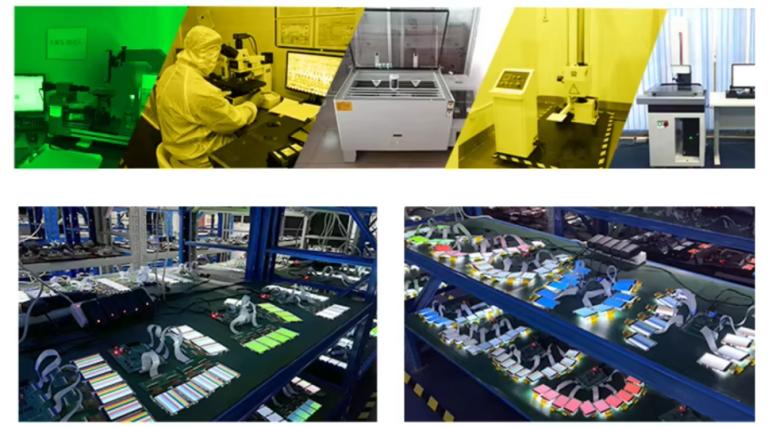

3. Po sestavení modulu procházejí produkty 72hodinovým stárnutím při pokojové teplotě a testováním cyklu při vysoké nízké teplotě.

4. K zajištění stálé kvality produktu jsou uvedena sledovatelná čísla šarží.

Q2: Jakou podporu společnost poskytuje, pokud se objeví abnormality zobrazení nebo problémy s kvalitou?

Odpověď: Základním požadavkem na dodavatele LCD na zakázku v Číně je schopnost reagovat na dotazy zákazníků. Nabízíme tříúrovňovou technickou podporu:

1. Předběžná odpověď na diagnostiku poruchy do 24 hodin.

2. Poskytnutí podrobných vývojových diagramů pro odstraňování poruch a referenčních hodnot pro napětí testovacích bodů.

3. Pokud se potvrdí, že se jedná o problém s kvalitou produktu, slibujeme bezspornou politiku vrácení a výměny a provedeme analýzu kořenové příčiny (RCA) a zašleme vám zprávu a preventivní opatření. Problémy s kvalitou vnímáme jako příležitosti ke zlepšení.

Q3: Jaké jsou údaje o výnosu a spolehlivosti produktu?

Odpověď: Jako čínský výrobce nenechává Tianfu ve snaze o kvalitu žádný kámen na kameni. Průměrná výtěžnost našich produktů ze závodu je udržována na více než 99,7 %. Podle údajů zrychleného testu životnosti přesahuje MTBF (střední doba mezi poruchami) modulů 50 000 hodin za typických provozních podmínek. Mezitím poskytujeme 12měsíční záruční dobu.

Q4: Lze na displeji jasně číst na venkovním slunci?

A: Ano. Modul má centrální jas 280–300 cd/m², spárovaný s kontrastním poměrem 200:1, což zajišťuje čitelnost za typických venkovních světelných podmínek. Pro prostředí s přímým slunečním zářením doporučujeme přidat antireflexní úpravu nebo zvýšit jas podsvícení.

Q5: Jaký je rozsah provozních teplot modulu?

Odpověď: Normální rozsah provozních teplot je -20 °C až +70 °C a rozsah teplot skladování je -30 °C až +80 °C, což může splňovat požadavky většiny aplikačních prostředí.

Q6: Jaká je životnost podsvícení?

Odpověď: Podsvícení má paralelní design se 4 LED diodami s typickou životností 30 000 hodin. Typické provozní napětí podsvícení je 3,2V (80mA).

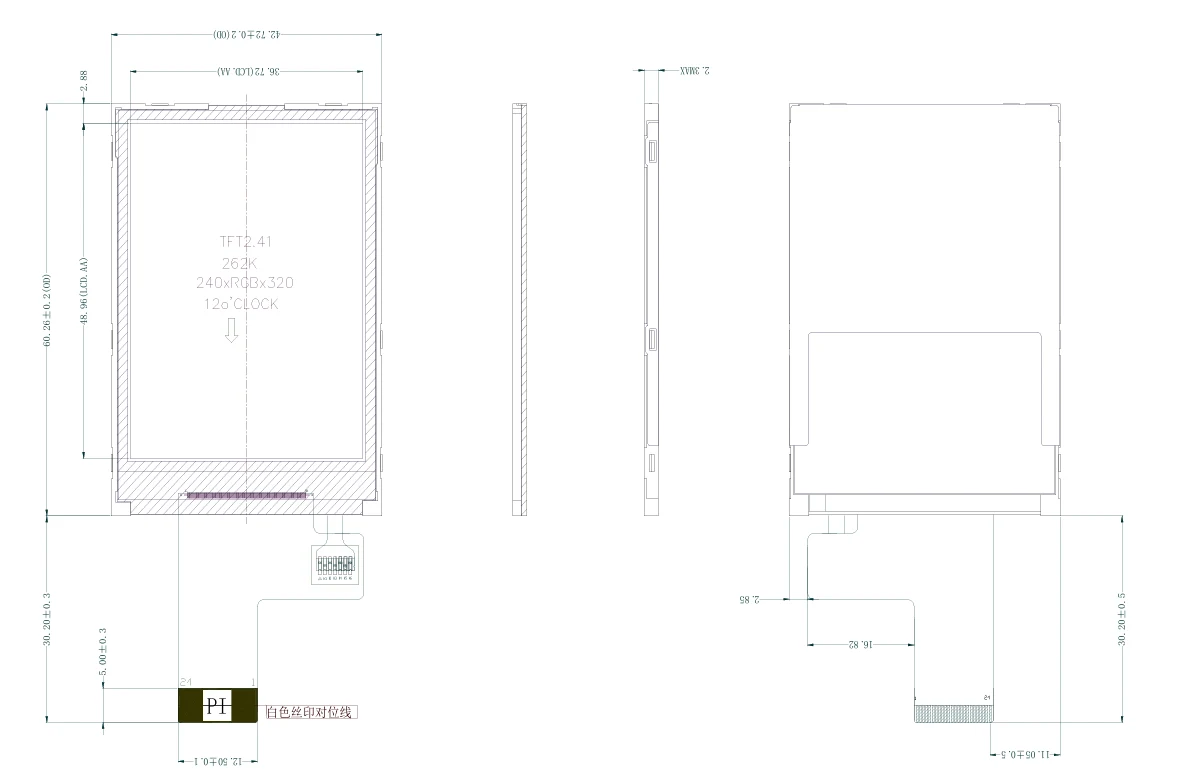

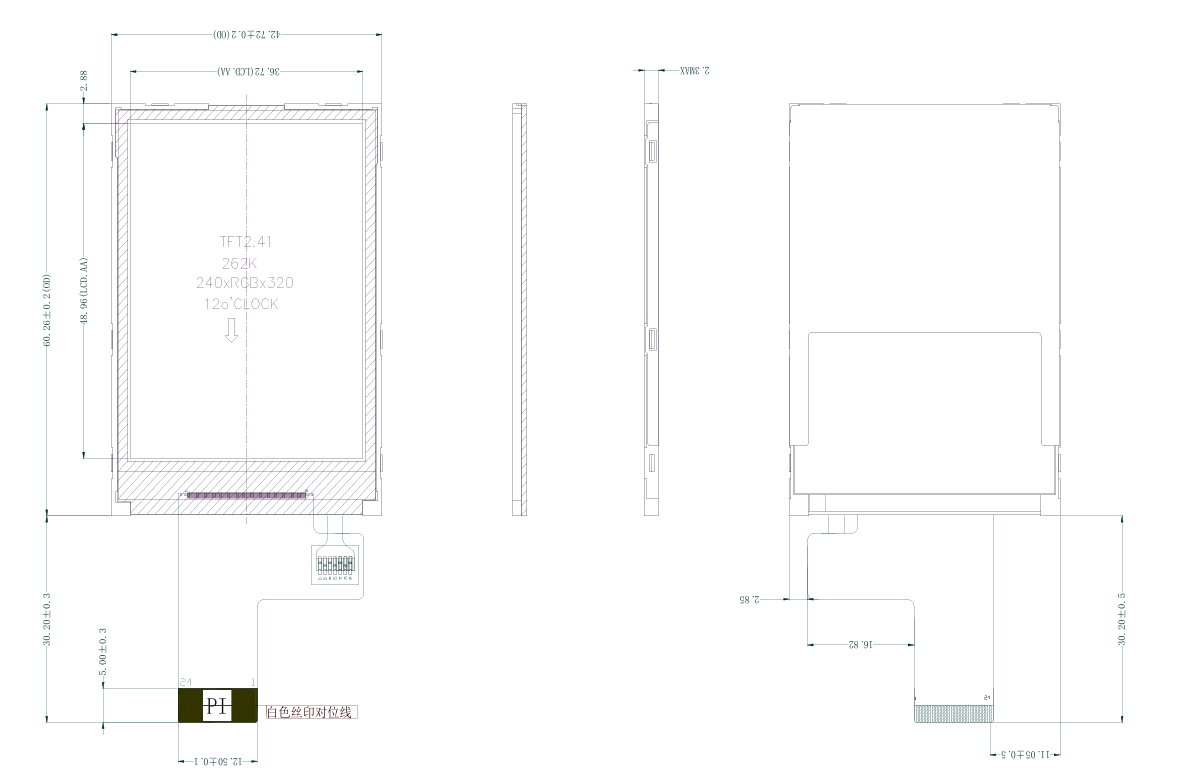

Specifikace

Podrobnosti

Proč si vybrat nás? — Zvyšte výkon svého domácího spotřebiče

Bezkonkurenční spolehlivost a životnost pro potřeby domácích spotřebičů

Domácí spotřebiče jsou vyrobeny tak, aby vydržely – stejně jako jejich součásti. Naše moduly se mohou pochlubit typickou životností podsvícení 30 000 hodin, širokým rozsahem provozních teplot -20 °C ~ +70 °C a 99,7 %+ výnosem z výroby. S certifikací ISO9001 se jim daří v drsných domácích podmínkách (vzpomeňme na výpary z oleje, extrémní teplotní výkyvy) a stojí za příslibem kvality vašeho produktu.

Nákladově efektivní řešení, která zvyšují konkurenceschopnost trhu

Neděláme „jedna velikost pro všechny“ – dodáváme precizně navržené displeje, které přesně odpovídají vašim potřebám. Žádné přehnané specifikace, které plýtvají rozpočtem, žádný nedostatečný výkon, který uživatele zklame. Naše řešení vyvažují bezproblémovou interakci a křišťálově čistou viditelnost a zároveň snižují náklady na kusovník, což vašim produktům poskytuje bezkonkurenční výhodu v poměru cena/výkon.

Integrace Plug-and-Play pro rychlejší uvedení na trh

Přeskočte zdlouhavé ladění. Naše moduly obsahují standardní paralelní rozhraní, osvědčené ovladače a úplný inicializační vzorový kód. Zkraťte časovou osu výzkumu a vývoje, urychlete vývoj produktů a dostaňte své chytré domácí spotřebiče na pulty obchodů – a do rukou zákazníků – dříve.
