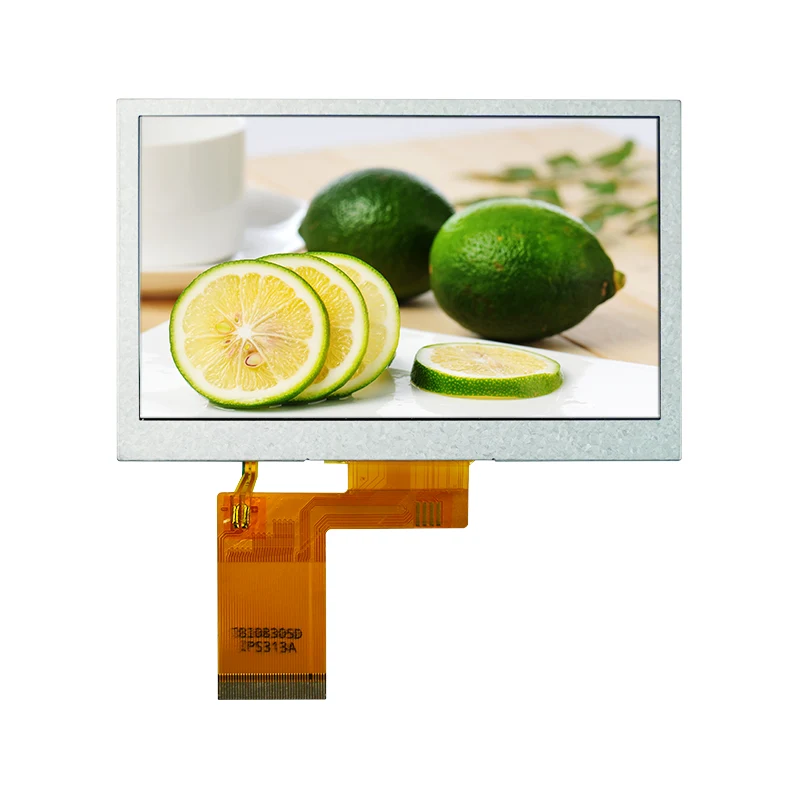

4,3' transmisivní IPS barevný TFT LCD zobrazovací modul

Základní vlastnosti

• Displej s vysokým jasem: Typický jas 500 cd/m² (minimálně 450 cd/m²), zajišťuje jasnou viditelnost i při silném okolním světle.

• Široký teplotní provoz: Podporuje rozsah provozních teplot -20°C až 60°C, vhodný pro průmyslové prostředí.

• Široké pozorovací úhly: Typický horizontální pozorovací úhel 70° a vertikální pozorovací úhel 45°–60°, což umožňuje pohodlné sledování z více úhlů.

• Rychlá odezva: Typická doba odezvy 20 ms, ideální pro zobrazování dynamických snímků.

• Energeticky úsporný design: Funguje při nízkém napětí 3,2 V s optimalizovanou účinností pro bílé podsvícení LED.

Specifikace modulu Tianfu přizpůsobeného 4,3' transmisivního IPS barevného TFT LCD displeje

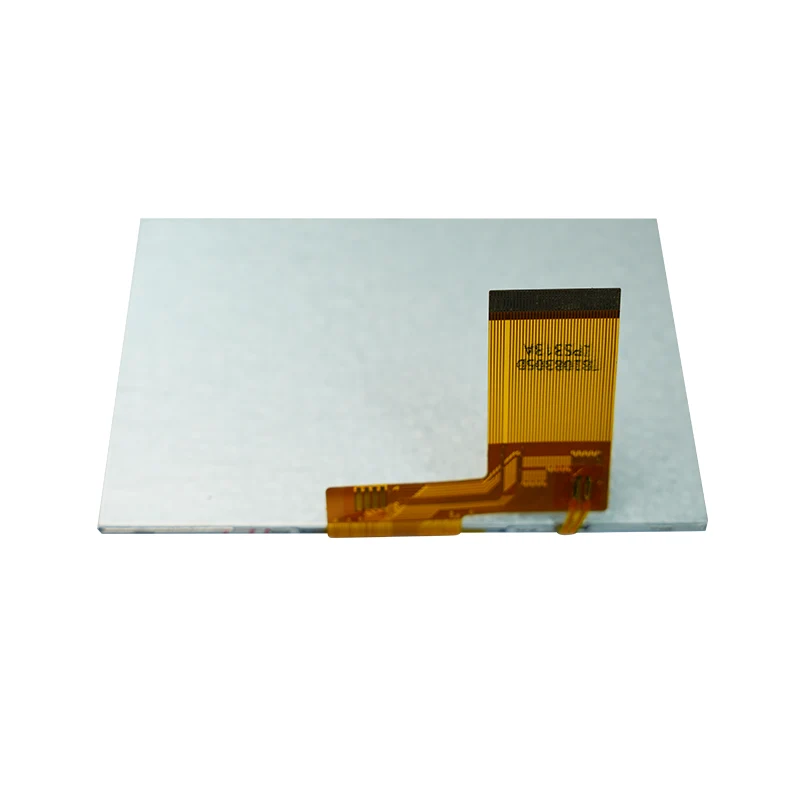

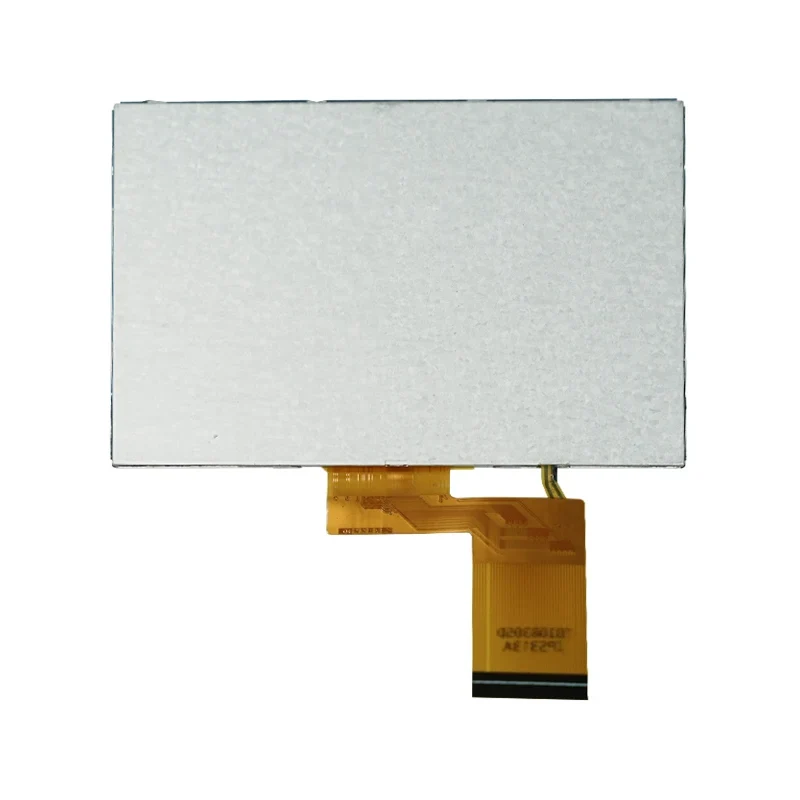

Podrobnosti o modulu Tianfu 4,3' transmisivního IPS barevného TFT LCD displeje

4,3' Transmisivní IPS barevný TFT LCD zobrazovací modul se používá v různých oblastech takto:

Průmyslová automatizace a řízení

• Průmyslové HMI panely: Monitorování výrobní linky, zobrazení stavu zařízení

• Testovací a měřicí přístroje: Osciloskop, rozhraní displeje spektrálního analyzátoru

• Řídicí terminály PLC: Rozhraní člověk-stroj pro tovární automatizační systémy

Automobilové a dopravní systémy

• Navigační displeje ve vozidle: Obrazovky navigace do auta

• Informace o veřejné dopravě: Systémy příjezdu na autobusové zastávky, terminály pro prodej jízdenek

• Nástroje stavebních strojů: Bagr, panely jeřábníků

Lékařské a zdravotnické vybavení

• Přenosná zdravotnická zařízení: Monitor, displeje diagnostického zařízení

• Terminály pro monitorování zdraví: Rozhraní komunitních zdravotnických zařízení

• Laboratorní přístroje: Obrazovky pro zobrazení dat pro analytické přístroje

Smart Home a IoT

• Inteligentní ovládací panely: Dotyková rozhraní pro domácí centrální řídicí systémy

• Displeje pro monitorování zabezpečení: Obrazovky systému interkomu budovy

• Rozhraní pro chytré spotřebiče: Špičková chladnička, ovládací panely pračky

Komerční a maloobchodní vybavení

• POS systémy: Displeje maloobchodních terminálů

• Reklamní informační obrazovky: Aplikace digitálního značení v malém měřítku

Hodnocení našeho klienta: Panel průmyslových termostatů

Výrobce průmyslového zařízení přijal tento modul jako rozhraní displeje pro svůj systém řízení teploty. Pracoval stabilně více než 2 roky v chladném prostředí při -10 °C, bez snížení jasu. Pozorovací úhel splňuje požadavky na sledování z více úhlů.

Q1: Jaké jsou požadavky na napájení pro tento 4,3palcový TFT modul?

A: Modul vyžaduje dva napájecí zdroje: 1) 3,2 V (typické) pro logickou část; 2) 12–16V pro LED podsvícení, s typickou hodnotou 14V. Proud podsvícení je přibližně 40 mA. Doporučuje se používat stabilní DC-DC konvertor, aby se zabránilo kolísání napětí ovlivňujícím výkon displeje.

Q2: Může modul normálně fungovat v prostředí s nízkou teplotou?

Odpověď: Ano, tento modul prošel přísným testováním a může normálně fungovat v rozsahu okolních teplot -20 °C až 60 °C. V prostředí s nízkou teplotou se může počáteční doba spuštění mírně prodloužit (přibližně 1–2 sekundy), ale výkon displeje to neovlivní. Rozsah skladovacích teplot je -20°C až 70°C.

Q3: Jaké jsou charakteristiky pozorovacího úhlu modulu? Jaké montážní polohy jsou vhodné?

Odpověď: Tento modul využívá design pozorovacího úhlu 12 hodin s typickým horizontálním pozorovacím úhlem 70° a vertikálním pozorovacím úhlem 45°–60°. Je vhodný pro instalaci na úrovni nebo mírně nad očima pozorovatele. Pro aplikace vyžadující sledování z více úhlů se doporučuje upravit úhel instalace nebo vybrat model s jinými specifikacemi úhlu pohledu.

Q4: Podporuje doba odezvy 20 ms přehrávání videa?

Odpověď: Typická doba odezvy 20 ms (maximálně 30 ms) může podporovat většinu aplikačních scénářů, včetně aktualizací dat, přepínání GUI a přehrávání videa ve standardním rozlišení. Pro vysokorychlostní pohyblivé video nebo herní aplikace se doporučuje zvolit vyhrazený model s kratší dobou odezvy.

Q5: Jaká je životnost modulu a zhoršení podsvícení?

Odpověď: Za jmenovitých provozních podmínek je modul navržen tak, aby měl životnost více než 30 000 hodin. Snížení jasu podsvícení LED je obvykle menší než 10 % během 10 000 hodin. Pro prodloužení životnosti podsvícení se doporučuje vyhýbat se provozu s maximálním jasem po delší dobu.

Otázka 6: Podporuje dotykovou funkci?

Odpověď: Tento model je pouze zobrazovací modul a neintegruje dotykové funkce. Můžeme však poskytnout odpovídající odporové nebo kapacitní komponenty dotykové obrazovky a pomoci s procesem laminace. Dotykový displej je potřeba zakoupit a integrovat samostatně.

Vzorové zásady dodávek

Dostupnost vzorků: Pro hodnocení a testování zákazníkem jsou k dispozici malosériové vzorky 1–10 kusů.

Zahrnutá dokumentace: Každý vzorový balíček obsahuje:

• Kompletní produktový list

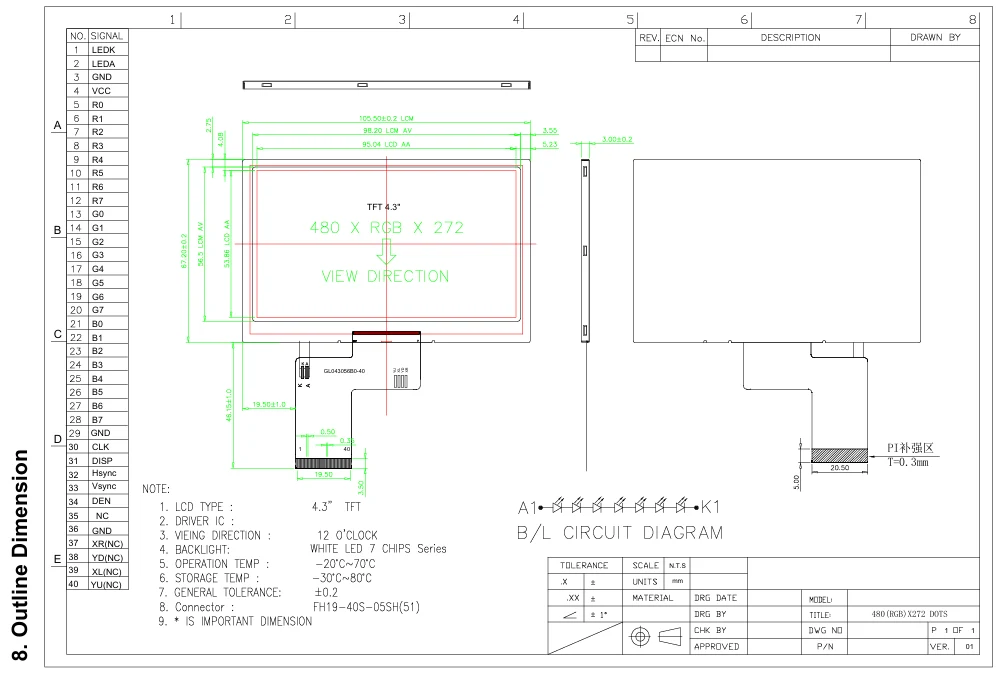

• Mechanické výkresy (CAD soubory ve formátech DXF/STEP)

• Definice pinů a schéma elektrického zapojení

• Doporučené načasování inicializace a konfigurační kód registru

• Bezpečný provoz a směrnice ESD ochrany

Vzorová doporučení pro hodnocení

Před vyžádáním vzorků se ujistěte, že váš technický tým má následující schopnosti:

• Možnost řízení: Schopnost poskytovat 3,2V logické napájení a 12–16V napájení LED podsvícení modulu

• Kompatibilita rozhraní: Základní deska systému může obsahovat 40kolíkový konektor FH19‑40S‑0.5SH(51) nebo ekvivalentní řešení adaptéru

• Podpora signálu: Hlavní řídicí čip může vydávat signály paralelního rozhraní RGB 24bitové nebo 16bitové

• Tepelná hlediska: Uvnitř zařízení je vyhrazen dostatečný prostor pro odvod tepla

🔧 Rozsah profesionální technické podpory

Základní technická podpora (poskytována zdarma)

Přímým zákazníkům nabízíme následující profesionální technickou podporu související s LCD moduly:

1. Specifikace a integrační poradenství

• Interpretace elektrických charakteristik modulu a doporučení návrhu napájecího zdroje

• Mechanická instalace a analýza kompatibility konstrukce

• Pokyny k procesu pájení konektorů a montáže kabelů

• Doporučení pro hodnocení přizpůsobivosti prostředí (teplota/vlhkost).

2. Technická dokumentace IC řidiče

• Kompletní datový list pro IC ovladače ILI6485

• Podrobné příklady konfigurace registrů a inicializační sekvence

• Analýza parametrů časování rozhraní a doporučení pro shodu

• Referenční schéma pro barevnou gama korekci

3. Pokyny pro ladění optického výkonu

• Zkušební metody a normy rovnoměrnosti jasu

• Optimalizační návrhy pro charakteristiky pozorovacího úhlu ve skutečných instalacích

• Směry nastavení pro kontrast a barevný výkon

• Schémata testování a hodnocení doby odezvy

4. Podpora ověřování spolehlivosti

• Doporučené zkušební podmínky a cykly zapálení

• Návrh a doporučení ESD ochrany

• Zkušební metody teplotního cyklu

• Klíčové body pro dlouhodobé hodnocení provozní spolehlivosti

Odpověď technické podpory

• Doba odezvy: Technické dotazy zodpovězeny do 24 hodin v pracovní dny

• Komunikační metody: Podpora prostřednictvím e-mailu, telefonu a online schůzek pro hloubkovou technickou výměnu

• Dokumentace: Všechny technické dokumenty jsou poskytovány v čínštině a angličtině

• Knihovna nejčastějších dotazů: Pro potřeby zákazníků je zřízena knihovna řešení pro běžné problémy s integrací
