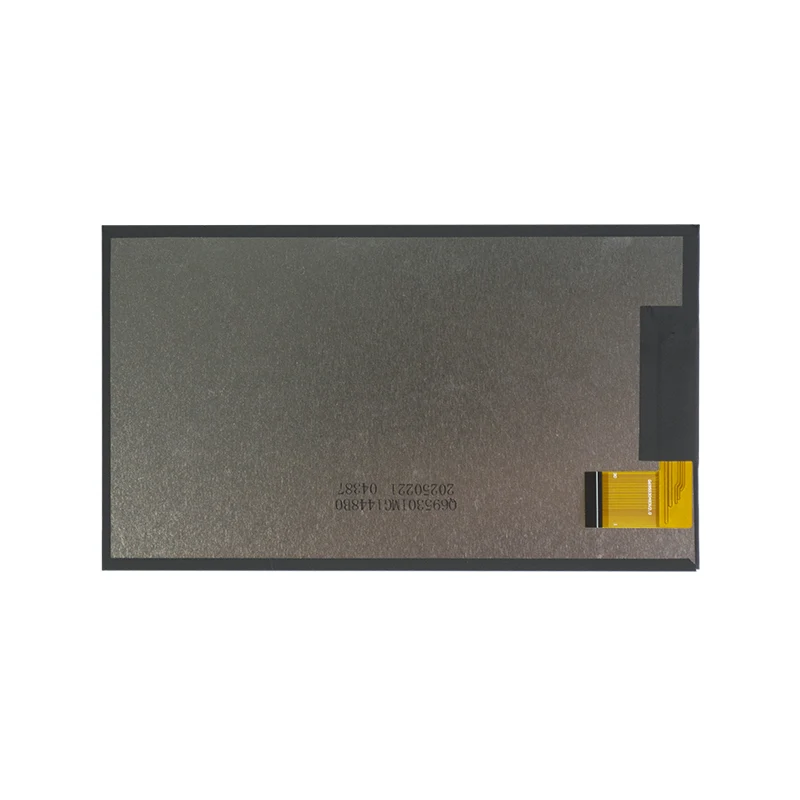

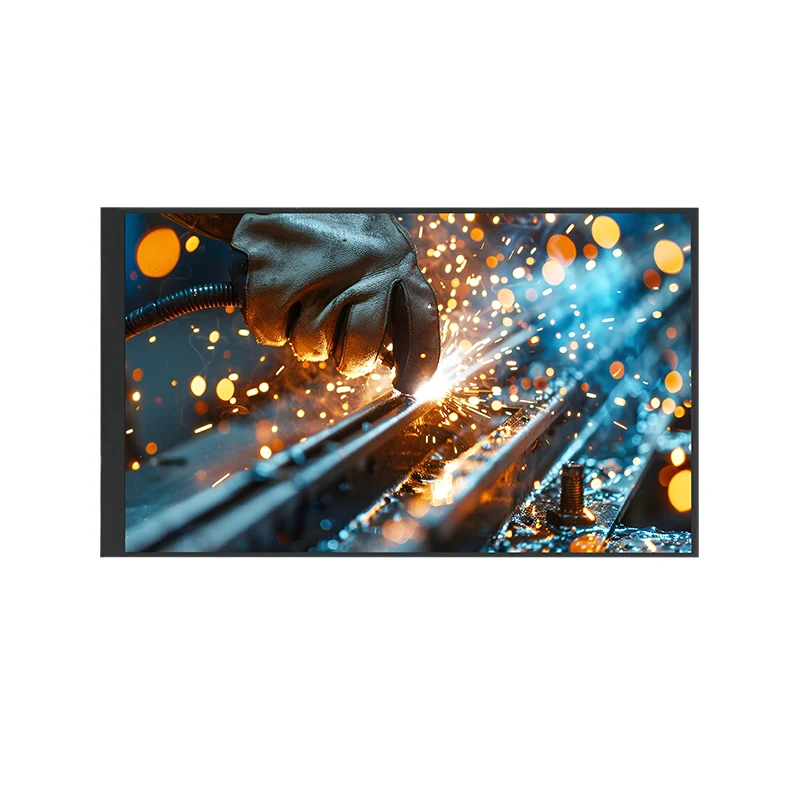

6,95' širokoúhlý barevný TFT LCD zobrazovací modul

Základní funkce a scénáře aplikací

• Obraz ve vysokém rozlišení: Rozlišení WVGA (600 × RGB × 1024) poskytuje ostrý a detailní obraz.

• Široké pozorovací úhly a stabilní displej: Technologie IPS poskytuje 85° všesměrový pozorovací úhel a zachovává konzistentní barvy a kontrast.

• Silná přizpůsobivost okolnímu světlu: Typický jas 350 cd/m² v kombinaci s kontrastním poměrem 700:1 zajišťuje vynikající viditelnost ve vnitřních a polovenkovních prostředích.

• Široké aplikační oblasti: Průmyslová rozhraní člověk-stroj (HMI), displeje lékařských přístrojů, přenosné testovací přístroje, ovládací panely pro chytré domácnosti, komerční terminály a zobrazovací moduly IoT.

Základní hodnota produktu

Výrobcům zařízení poskytujeme plug-and-play, stabilní a spolehlivý zobrazovací modul. To pomáhá zkrátit cykly vývoje produktu, snížit složitost řízení dodavatelského řetězce a zajistit dlouhotrvající, jasnou vizuální interakci i v drsných podmínkách prostředí.

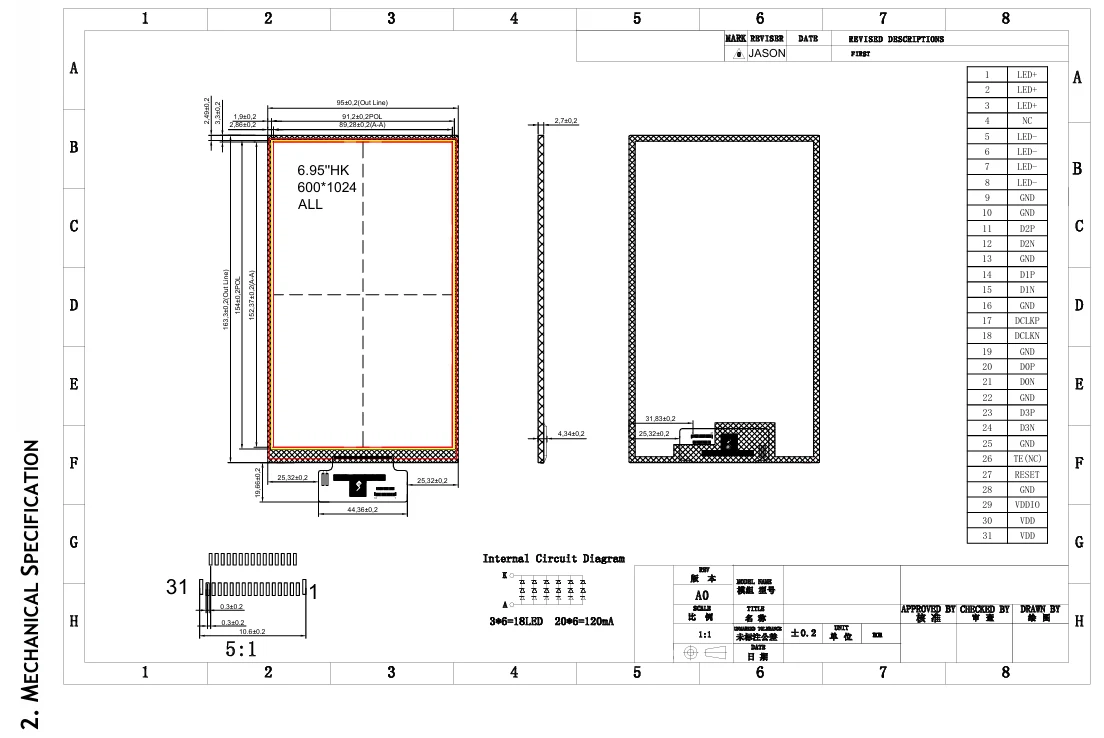

Specifikace modulu Tianfu přizpůsobeného 6,95' Wide Temp Color TFT LCD Display Module

Podrobnosti o modulu Tianfu 6,95' Wide Temp Color TFT LCD Display

Rozumíme drsné povaze průmyslových aplikací a modul 6,95' Wide Temp Color TFT LCD Display Module dodržuje standardy vysoké kvality během celého designu, výběru materiálů a výrobních procesů.

• Přísné produkční testování: Každý modul prochází před opuštěním továrny testem při zapnutí, testováním signálu, kontrolou stejnoměrnosti barev a kontrolou vad pixelů (v souladu s celoodvětvovými standardy).

• Certifikace klíčových součástí: Integrované obvody základního ovladače, podsvícení LED a další důležité součásti pocházejí od známých značek, aby byla zajištěna dlouhodobá stabilní dodávka a konzistentní výkon.

• Ověření přizpůsobivosti prostředí: Bylo ověřeno, že modul pracuje stabilně ve specifikovaném širokém teplotním rozsahu a splňuje požadavky většiny průmyslových a komerčních prostředí.

• ESD ochrana: Konstrukce obvodu zahrnuje základní ESD ochranná opatření. Doporučujeme, aby zákazníci přidali odpovídající ochranu do svých návrhů produktů na systémové úrovni.

Prohlášení o shodě

Tento produkt vyhovuje omezením směrnice RoHS o nebezpečných látkách. Výroba je přísně prováděna v souladu s certifikovaným systémem ISO9001. Můžeme pomoci při poskytování příslušných prohlášení o shodě a dokumentů technické podpory na základě konkrétních požadavků zákazníků na projekt.

Služby přizpůsobení a tok procesů

Standardní produkty a přizpůsobení

Tento 6,95' širokoúhlý barevný TFT LCD zobrazovací modul nabízíme jako standardní produkt pro zajištění rychlé podpory vzorků a stabilní dodávky hromadné výroby. Zároveň chápeme, že váš produkt může vyžadovat jedinečný design, a proto poskytujeme flexibilní služby přizpůsobení:

Optické přizpůsobení: Upravte jas (až 500 cd/m² nebo vyšší), teplotu barev a povrchovou úpravu (antireflexní, vysoký lesk atd.).

Přizpůsobení rozhraní a pinů: V rámci proveditelnosti návrhu hardwaru můžeme vyjednat úpravy délky FPC, polohy rozhraní a definic pinů.

Strukturální přizpůsobení: Poskytněte návrhy plastových nebo kovových rámů tak, aby vyhovovaly krytu vašeho zařízení a způsobu instalace.

Stmívání podsvícení: Podporuje stmívání PWM, s nastavitelným rozsahem frekvence stmívání k dispozici na vyžádání.

Proces spolupráce

Analýza potřeb → Hodnocení řešení a cenová nabídka → Testování vzorků → Potvrzení návrhu → Zkušební výroba v malých sériích → Hromadné dodávky a sledování kvality

Máme profesionální tým FAE (Field Application Engineer), který vám poskytne kompletní technickou podporu od počátečního výběru až po implementaci hromadné výroby.

Q1: Pro jaké produkty je tento displej vhodný?

Odpověď: Tento 6,95palcový WVGA IPS displej je ideální pro průmyslová řídicí zařízení (HMI), lékařské monitorovací přístroje, přenosné inteligentní terminály, ruční snímače čárových kódů, chytré skříňky a samoobslužné kiosky. Je speciálně navržen pro aplikace vyžadující rovnováhu mezi spolehlivostí zobrazení, širokými pozorovacími úhly a hospodárností.

Q2: Rozhraní je MIPI DSI, ale můj hlavní řídicí čip používá RGB nebo LVDS. Dá se ještě používat?

Odpověď: Ano, k převodu MIPI DSI na RGB nebo LVDS budete potřebovat přemosťovací čip (například řešení od DragonTrail nebo Realtek). Můžeme poskytnout doporučení pro vhodné můstkové čipy nebo referenční návrhy pro vyzrálé adaptérové ​​desky, které vám pomohou rychle dokončit integraci systému.

Q3: Mohu požádat o vzorky pro testování?

A: Ano. Nabízíme ukázkové nákupy pro potenciální zákazníky s jasnými požadavky na projekt. Kontaktujte nás prosím prostřednictvím našich obchodních kanálů a poskytněte informace o vaší společnosti, přehled projektu a potřeby testování a my to co nejdříve zařídíme.

Q4: Provozní teplota je -10 °C až 60 °C. Lze jej použít v chladnějším nebo teplejším prostředí?

Odpověď: Tento rozsah je garantovaná provozní teplota pro normální výkon. Pokud vaše aplikační prostředí překračuje tento rozsah (např. venkovní vybavení v chladných oblastech), můžeme vyhodnotit vlastní širokoteplotní verzi (například rozšířenou na -30 °C~80 °C), i když to může zahrnovat úpravy materiálů a nákladů.

Q5: Je při jasu 350 nitů vidět venku na slunci?

A: 350 cd/m² je typické pro vnitřní aplikace. Pro čitelnost na slunci venku doporučujeme obrazovku s vysokým jasem 800 cd/m² nebo více, spárovanou s technologií optického spojování pro snížení odrazů. Můžeme poskytnout možnosti přizpůsobení s vysokým jasem.

Q6: Jaká je přibližná životnost panelu?

Odpověď: Za specifikovaných elektrických a teplotních podmínek je životnost podsvícení (doba do poklesu jasu na 50 % původní hodnoty) obvykle přes 30 000 hodin. Skutečná životnost úzce souvisí s provozním prostředím, konstrukcí odvodu tepla a hnacím proudem.

Q7: Poskytujete technickou podporu, jako jsou ovladače nebo inicializační kód?

A: Ano. Zákazníkům kupujícím poskytujeme základní specifikace, schémata časování rozhraní, doporučená schémata zapojení a příklady inicializačního kódu pro IC ovladače. V případě složitých technických problémů poskytne náš tým FAE profesionální podporu.

Q8: Co je minimální množství objednávky (MOQ) a jaká je dodací lhůta?

Odpověď: MOQ pro standardní modely je obvykle 500-1000 jednotek, v závislosti na struktuře objednávky. Standardní dodací lhůta pro sériovou výrobu je přibližně 4-6 týdnů. Pro urgentní vzorky nebo malé šarže máme k dispozici rychlý proces pro vyjednávání. MOQ a dodací lhůty pro přizpůsobené produkty je třeba vyhodnotit na základě konkrétních požadavků.
