7.0 'bezplatný úhel pohledu na barvu TFT LCD zobrazení modulu

Základní specifikace

Velikost displeje

7,0 palcový IPS TFT-LCD

Rezoluce

1024 × RGB × 600 (WVGA)

Pixel Pitch

0,1506 (h) × 0,1432 (v) mm

Aktivní oblast

154,21 (h) × 85,92 (v) mm

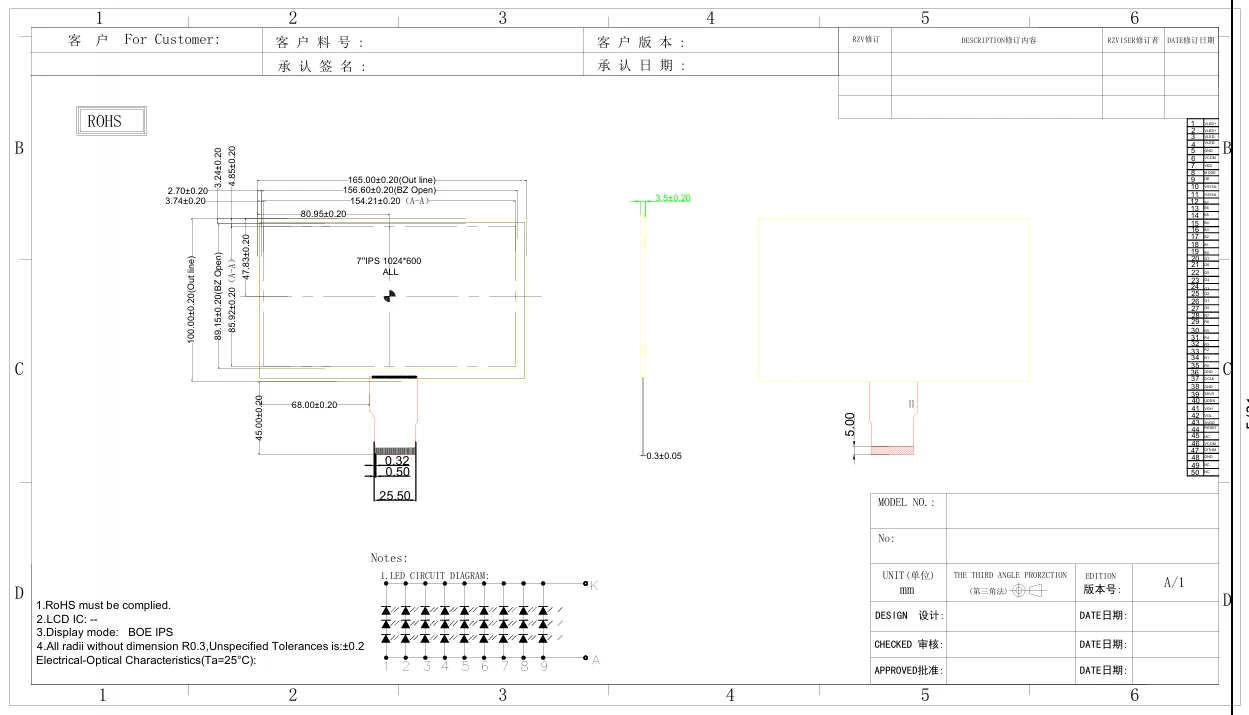

Obrysové rozměry

165 (W) × 100 (h) × 3,5 (d) mm

Režim zobrazení

Normálně černá (technologie IPS)

Rozhraní

TTL Parallel RGB (50-pinový FPC)

Povrchové úpravy

Anti-Glare (tvrdý povlak 2H/3H)

Elektrické vlastnosti

Digitální napájecí napětí (VDD)

3,3 V (3,0–3,6 V)

Analogové napájecí napětí (AVDD)

9,6 V (9,4-9,8 V)

Napětí brány TFT (VGH/VGL)

18V (17–19V) / -6V (-7-5V)

Aktuální spotřeba (typ.)

VDD: 30Ma, AVDD: 35Ma, VGH: 0,5 mA, VGL: 1MA

Napětí/proud podsvícení

9,6 V (8,4–10,6 V) / 180 mA (27 LED)

Provozní teplota

-20 ° C až +70 ° C.

Teplota skladování

-30 ° C až +80 ° C.

Optické charakteristiky

Světle (typ.)

450 CD/m² (středový bod)

Poměr kontrastu (typ.)

800: 1 (úhel 0 °)

Doba odezvy (typ.)

25ms (Rise + Fall)

Úhel zobrazení (H/V)

80 °/80 ° (Cr> 10)

Color Gamut (NTSC)

50%

Chromatičnost (bílá)

X: 0,230–0,330, Y: 0,260–0,360

Rozhraní a ovládání

Typ konektoru

Hirose FH12A-50S-0,55H (50-pin FPC)

Vstup dat

8bitová RGB (24bitová barevná hloubka)

Režimy synchronizace

DE režim (výchozí) / HS / VS režim

Řízení směru skenování

L/R (levý/pravý posun)/UPDN (skenování nahoru/dolů)

Podpora ditheringu

8bitové (h) nebo 6bitové (l) rozlišení
