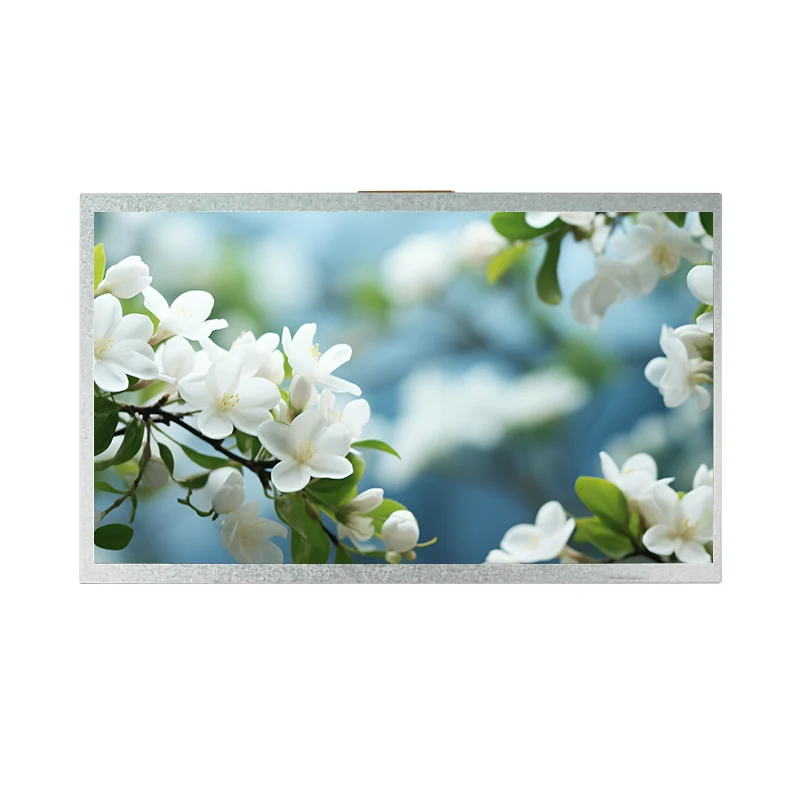

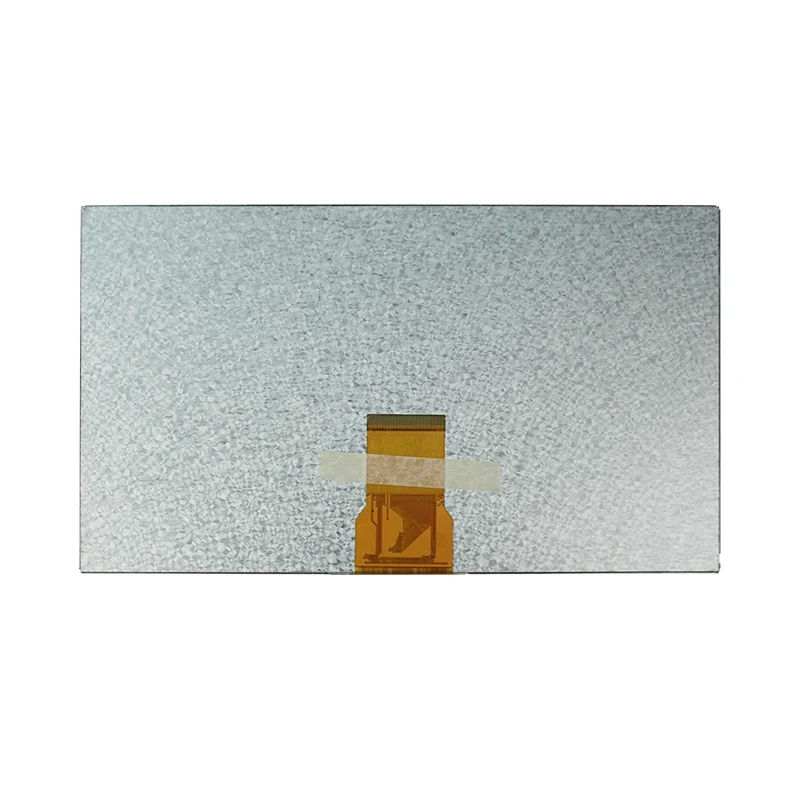

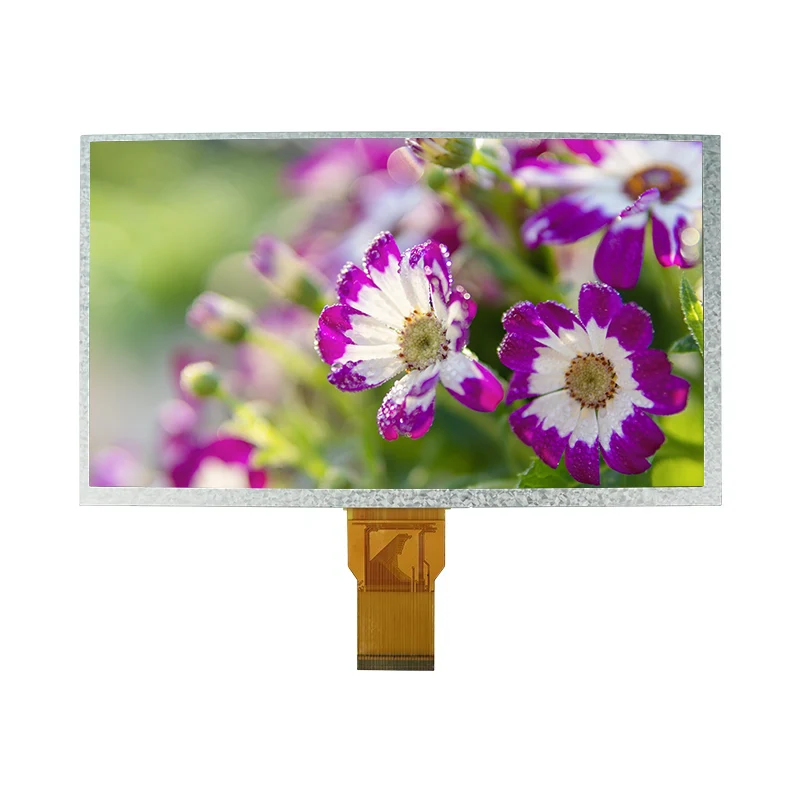

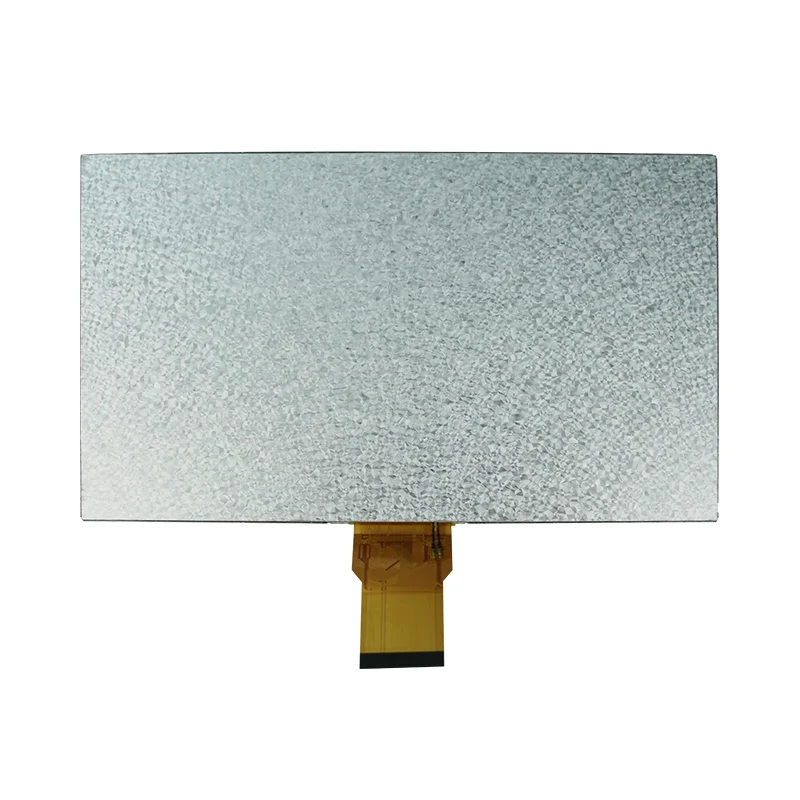

9,0' Transmisivní barevný TFT LCD zobrazovací modul

Klíčové výhody – proč tento modul vyhovuje vaší aplikaci

📐Jasnost ve vysokém rozlišení:800×480 RGB pruhové pixely poskytují ostrý text a grafiku pro profesionální rozhraní HMI.

🌡️Extrémní teplotní rozsah:Funguje od -20 ℃ do 70 ℃ — spolehlivý v nevytápěných továrnách, venkovních kioscích a chladírnách.

🔌Bezproblémová integrace:24bitové paralelní rozhraní RGB a design COG (Chip-on-Glass) zjednodušují rozložení hardwaru a snižují velikost systému.

💡Podsvícení s dlouhou životností:Životnost LED 20 000 hodin minimalizuje údržbu. Svítivost 120 cd/m² zajišťuje vynikající čitelnost.

⚡ Konstrukce stabilního výkonu:Široká tolerance napětí (DVDD 2,8–3,6 V, AVDD 9,4–9,8 V) zajišťuje kompatibilitu s různými napájecími systémy.

🛠️Připraveno na přizpůsobení:Přijímány malosériové zkušební objednávky. Přizpůsobitelné FPC, podsvícení, dotykový panel a firmware podle vašich potřeb.

Technické specifikace

Podrobnosti

Aplikace a příběhy úspěšných

Tento 9,0" HMI čtvercový TFT LCD modul byl úspěšně nasazen v odvětvích, kde jsou spolehlivost a srozumitelnost kritické. Níže jsou uvedeny typické případy použití a příklady ze skutečného světa.

🏭Průmyslová automatizace – Ovládací panel CNC strojů

Evropský výrobce strojů integroval tento modul do svého ovládacího panelu CNC. Provozní rozsah -20 ℃ až 70 ℃ zajistil spolehlivý výkon v nevytápěném továrním prostředí, zatímco 24bitové RGB rozhraní zjednodušilo připojení k jejich stávajícímu ovladači.

🏥Lékařské vybavení – přenosný pacientský monitor

Uvedení zdravotnického zařízení použilo tento modul pro jeho kompaktní design COG a stabilní svítivost 120 cd/m², což umožňuje jasné zobrazení křivek v jasném nemocničním prostředí. Vlastní přizpůsobení FPC pomohlo přizpůsobit jejich tenkému krytu.

🏠 Smart Home – Central Control Hub

Integrátor chytré domácnosti zvolil tento modul pro jeho široký teplotní rozsah a dlouhou životnost podsvícení, díky čemuž je vhodný jak pro vnitřní stěnové panely, tak pro venkovní interkomy bran. Životnost LED 20 000 hodin snižuje obavy z dlouhodobé údržby.

📊Venkovní kiosek – terminál prodeje vstupenek

Při skladovací teplotě až -30 ℃ a provozu až -20 ℃ tento modul přežil zimní podmínky ve venkovních kioscích na prodej vstupenek. Rozlišení 800×480 poskytovalo přehledné zobrazení QR kódů a informací o transakcích.

Otázka: Jaké výrobní certifikace má Tianfu Display?

A:Tianfu Display provozuje zařízení s certifikací ISO 9001:2015, které zajišťuje standardizované řízení kvality v rámci návrhu, lepení a dodávky. Všechny moduly využívají suroviny v souladu s RoHS a REACH, které odpovídají globálním ekologickým předpisům.

Otázka: Jaké konkrétní testy kvality se provádějí u každé výrobní šarže?

A:Každá šarže prochází přísnými kontrolními pracovními postupy, včetně kontroly vstupní kvality (IQC) pro sklo/IC, kontroly kvality během procesu (IPQC) pro automatické vyrovnání spojovacích linek COG/FOG a 100% výstupní kontroly kvality (OQC). Testy spolehlivosti zahrnují teplotní cykly, odolnost proti vlhkosti, vibrace a stárnutí podsvícení.

Otázka: Poskytujete sledovatelnost výrobních šarží displejů?

A:Ano. Každý modul je serializován s sledovatelným kódem šarže mapovaným na přesné datum sestavení, chemickou šarži a protokol laboratorních testů. To umožňuje rychlou 8D analýzu hlavních příčin, která je nezbytná pro průmyslové aplikace s dlouhou životností.

Otázka: Jaká je vaše standardní záruka a politika výměny hardwaru?

A:Nabízíme standardní 12měsíční záruku výrobce na vady. V případě potvrzených problémů s kvalitou jsou náhradní jednotky zpracovány rychle během 5–7 pracovních dnů, aby se minimalizovaly prostoje klientského projektu.

Otázka: Poskytujete firmware a technický inicializační kód pro integraci?

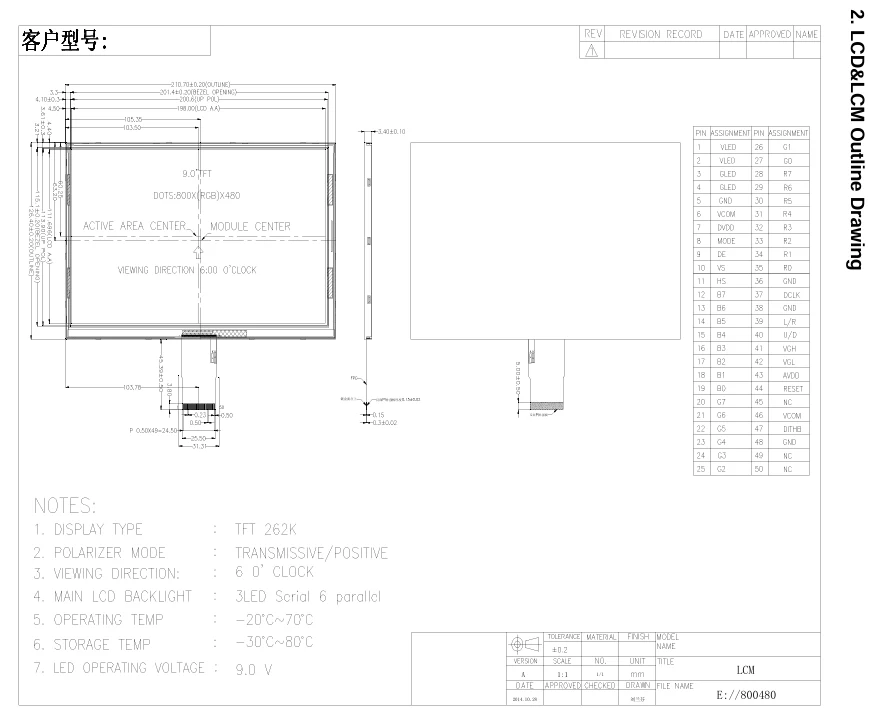

A:Absolutně. Poskytujeme kompletní balíky hardwarové a softwarové dokumentace včetně úplných specifikací datového listu, skriptů inicializačního kódu, diagramů časování hodin, mechanických výkresů a poznámek k registrům rozhraní.

Otázka: Mohu získat vzorek malé šarže před závazky hromadné výroby?

A:Ano, inženýrské zkušební objednávky od 1 do 30 kusů jsou vítány pro testování proof-of-concept. Standardní vzorky se dodávají do 1 týdne, zatímco vlastní směrování FPC, úpravy podsvícení nebo překrytí dotykového panelu vyžadují 2–3 týdny na prototypování.
