2,8 '8 bitové standardní modul TN TFT LCD

Typ zobrazení

2.8 "TFT-LCD (obvykle bílá, přenosná)

Rezoluce

240 × 320 pixelů (grafická dot-matrice)

Aktivní oblast

43,20 mm (W) × 57,60 mm (H)

Ovladač IC

ST7789V

Logické napětí (VCC)

2,5–3,6 V (typ. 3.3 V)

Vstupní napětí (vůle/vih)

Nízká: GND - 0,2 × VCC / HIGH: 0,8 × VCC - VC

Konfigurace podsvícení

4 bílé LED diody paralelně (80 mA 3,2V)

Jas podsvícení

250–300 CD/m² (typ. 280 CD/m²)

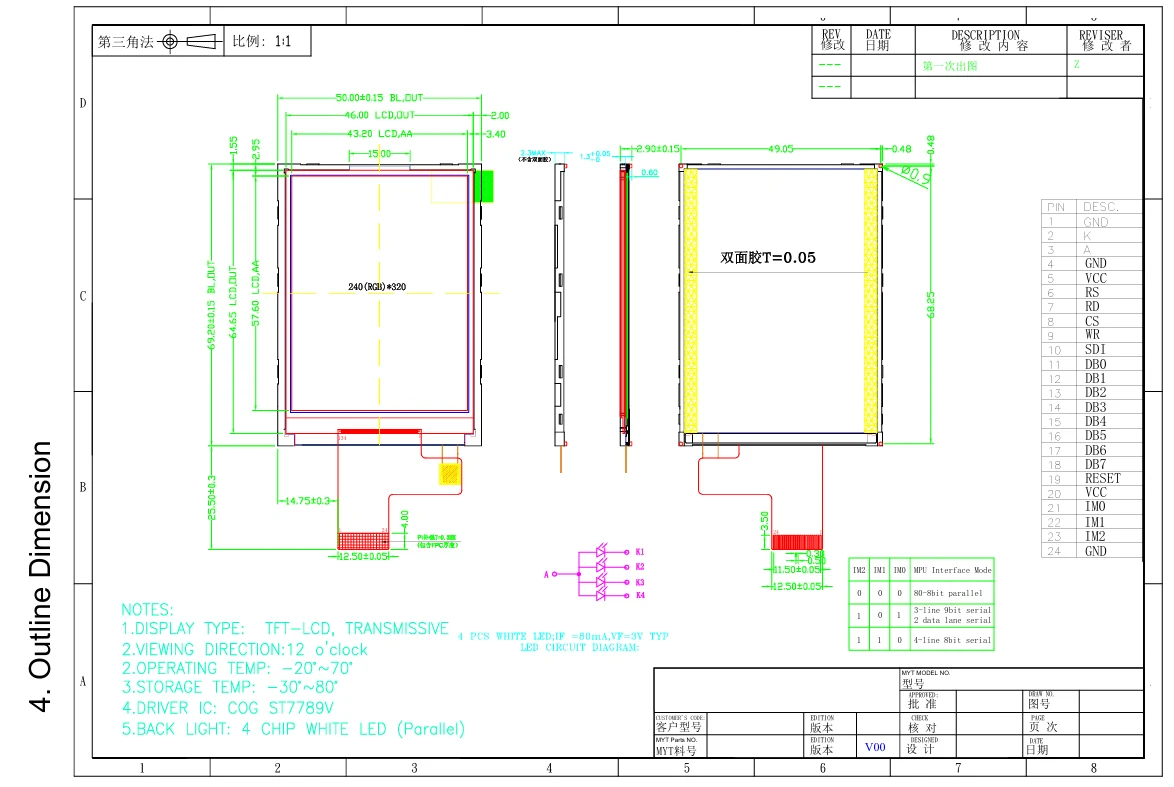

Obrysové rozměry

50,0 mm (W) × 69,20 mm (H) × 2,9 mm (t)

Provozní teplota

-20 ° C až +70 ° C (90% RH max)

Teplota skladování

-30 ° C až +80 ° C (80% RH max)

Poměr kontrastu

500: 1 (typické)

Doba odezvy

16ms (typické)

Zobrazení úhlu

- Horizontální: ± 45 ° (CR≥10)
- Vertikální (horní/dolní): 50 °/20 ° (CR≥10)

Color Gamut (CIE 1931)

Bílá: (0,301x, 0,337y)
Červená: (0,621x, 0,332y)
Zelená: (0,294x, 0,577y)
Modrá: (0,141x, 0,157y)

Propustnost

6,4% (typické)

Typ rozhraní

- 8bitové MCU paralelní (8080 načasování)
-3-line 9bitové sériové
-Sériové s 2-dat-lane
-4-line 8bitové sériové

Standardní produkty

Přizpůsobené produkty

Objednat množství

Dodací lhůta

Typ přizpůsobení

Dodací lhůta

1-30 PC

Ihned

Generál

5-8 týdnů

31-100 ks

1 týden

FPC

4 týdny

101-500 ks

1-2 týdny

CTP

6 týdnů

501-1000 PCS

2-5 týdnů

B/l

6 týdnů

1001-5000 PCS

4-5 týdnů

Deska řidiče

8 týdnů

5000+ počítačů

5-7 týdnů

Panel LCD

16 týdnů
