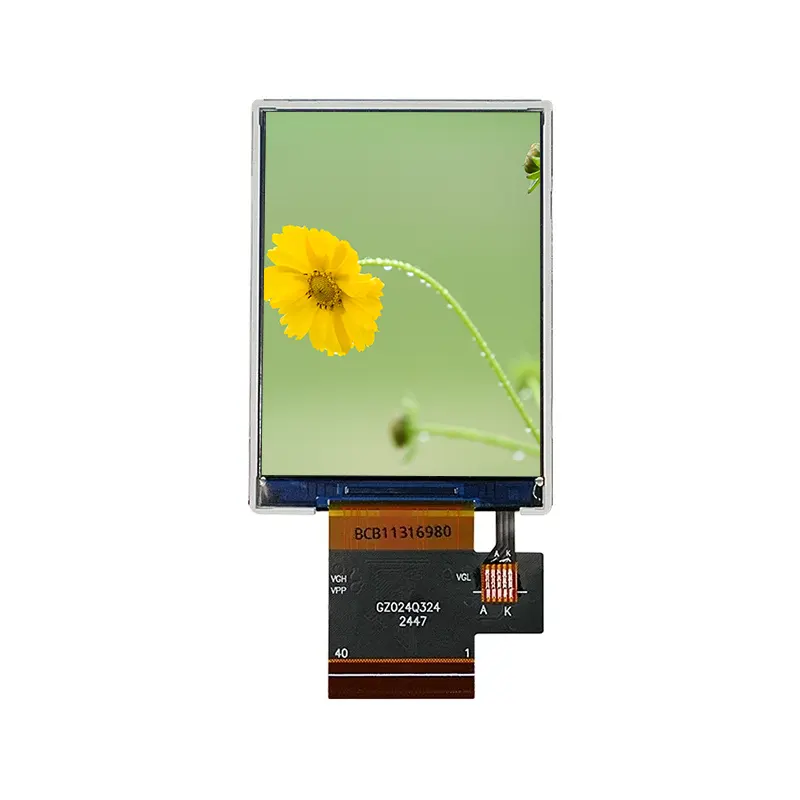

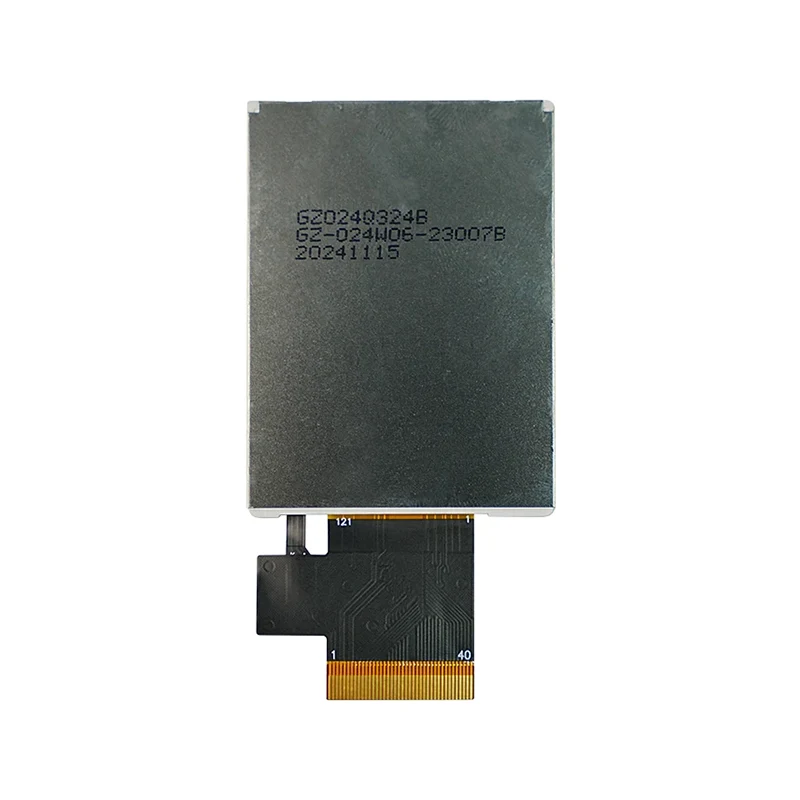

Modul 2,4' Wide Temp TN TFT LCD obrazovky

Jako dlouholetý dodavatel a výrobce LCD v Číně se TF vždy zaměřovala na výrobu vysoce kvalitních produktů. 2,4' Wide Temp TN TFT LCD Screen Module je kompatibilní s běžnými mikrokontroléry. Může se pochlubit typickým jasem 280–300 cd/m² a kontrastním poměrem 200:1.

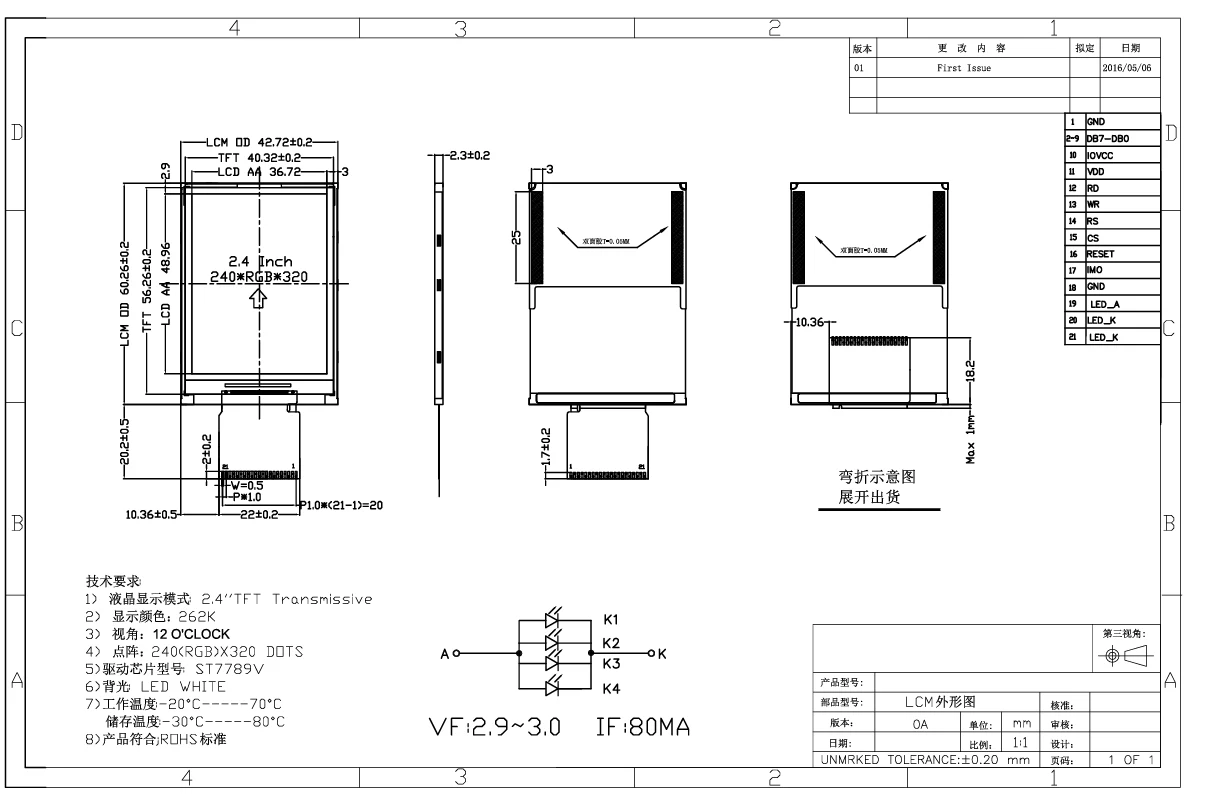

Specifikace modulu TFT LCD obrazovky

Podrobnosti o modulu LCD obrazovky

Díky vysoké spolehlivosti, nízké spotřebě energie a kompaktnímu designu je tento zobrazovací modul ideální pro širokou škálu aplikací vyžadujících vysoce kvalitní grafické zobrazení:

Domácí spotřebiče

Zobrazovací panely pro chytré domácí spotřebiče, jako jsou pračky, sušičky a myčky nádobí. TFT moduly pro zobrazení mycích programů, času, teploty a chybových kódů, které zlepšují interakci s uživatelem a kvalitu produktu.

Průmyslové řízení a HMI

Rozhraní pro kompaktní PLC, přístrojové panely, obrazovky pro zobrazení dat ze snímačů a monitorovací terminály výrobní linky.

Lékařské a zdravotnické přístroje

Rozhraní zobrazení parametrů pro přenosné monitory, glukometry a infuzní pumpy.

Spotřební elektronika

Přenosné herní konzole, prototypy chytrých hodinek, mini fotorámečky a ruční terminály.

IoT a inteligentní domácí systémy

Zobrazovací jednotky pro termostaty, bezpečnostní panely a chytré spínače.

Přizpůsobení na úrovni LG: Řešení displeje na míru optimalizovaná pro prémiová domácí zařízení

Nedodáváme pouze standardní produkty – vynikáme v poskytování hloubkových úprav, které splňují přísné požadavky klientů špičkových značek. Vezmeme-li naši úspěšnou spolupráci na pračkách LG jako příklad, demonstrujeme naše možnosti přizpůsobení v celém cyklu od přizpůsobení poptávky až po dodávky hromadné výroby.

Služba přizpůsobení v akci: Případová studie projektu pračky LG

Pro LG jsme dodali více než jen samostatné zobrazovací moduly – poskytli jsme plně integrované, na míru šité řešení displeje:

Hloubkové přizpůsobení rozhraní a protokolu: Optimalizovali jsme načasování vhodného paralelního rozhraní na základě charakteristik jeho hlavního řídicího čipu, abychom zajistili obnovení displeje bez závad a bez výpadků snímků i v prostředí s vysokým elektromagnetickým rušením generovaným provozním motorem.

Vlastní podsvícení a optické ladění: Zaměřili jsme se na difúzní propustný akrylátový kryt panelu pračky, překalibrovali jsme jas podsvícení (stabilizovaný na 300 cd/m²) a rovnoměrnost, eliminovali jsme stínování okrajů, abychom zajistili měkké a jasné zobrazení číslic a ikon za různých světelných podmínek.

Strukturální zesílení a přizpůsobení prostředí: Upravili jsme vedení a životnost kabelu FPC podle instalační struktury a vnitřních prostorových omezení a na modul jsme nanesli povlak odolný proti vlhkosti, který účinně odolává prostředí s vysokou vlhkostí v prádelnách.

Ověření spolehlivosti: Ve spolupráci s klientem jsme dokončili cílené zátěžové testy, které daleko překračují průmyslové standardy, včetně nepřetržitého provozu při vysoké teplotě a vysoké vlhkosti, testování kondenzačního cyklu a dlouhodobých vibračních testů spojených s provozem motoru, s vynikajícím výkonem testovacích dat.

Tato úspěšná spolupráce vytvořila naši pozici preferovaného partnera pro displeje prémiových výrobců domácích spotřebičů.

Komplexní služby přizpůsobení a tok procesů

Na základě našich zkušeností s poskytováním služeb předním klientům, jako je LG, jsme zavedli systematický proces přizpůsobení, který flexibilně řeší vaše jedinečné požadavky:

Fáze analýzy požadavků

Úzce spolupracujeme s vašimi hardwarovými, softwarovými a strojírenskými týmy, abychom jasně definovali cíle pro výkon displeje, rozhraní, strukturu, provozní prostředí a náklady.

Řešení přizpůsobení hardwaru

Přizpůsobení elektrického rozhraní: Podporuje konverzi a přizpůsobení úrovní pro více rozhraní včetně paralelního 8080, SPI a RGB.

Přizpůsobení systému podsvícení: Nastavitelné množství LED, jas, teplota barev, způsob řízení a křivka stmívání.

Optimalizace desky ovladače: Návrh obvodu lze optimalizovat pro vaši hlavní řídicí platformu, aby se zlepšila schopnost proti rušení.

Strukturální a optické přizpůsobení

Přizpůsobení tvarového faktoru a rozměru: Celková velikost modulu, poměr aktivní plochy, délka FPC a poloha konektoru mohou být přizpůsobeny struktuře vašeho zařízení.

Proces optické laminace: Nabízí plnou laminaci (OGS) pro odstranění vzduchových mezer, výrazně zlepšuje viditelnost v silném světle, odolnost a čistotu displeje.

Spolehlivost a podpora certifikace

Rozšířený teplotní rozsah: Poskytuje řešení průmyslové nebo automobilové kvality s rozsahem provozních teplot až -30 °C až +85 °C.

Přizpůsobené testování: Navrhuje rozšířené plány ověřování založené na scénářích aplikace produktu (např. vibrace, solná mlha, UV záření).

Certifikační asistence: Pomáhá klientům plnit bezpečnostní a environmentální certifikační požadavky pro relevantní průmyslová odvětví nebo regiony.

Naše výroba využívá plně automatizované SMT a vysoce přesné procesy spojování COG s klíčovými postupy dokončenými v čistých prostorách třídy 10 000. Každý zakázkový modul prochází testem při zapnutí, testováním integrity signálu, testováním stárnutí a 100% kontrolou, aby bylo zajištěno, že dodaná kvalita je identická s prototypem.
