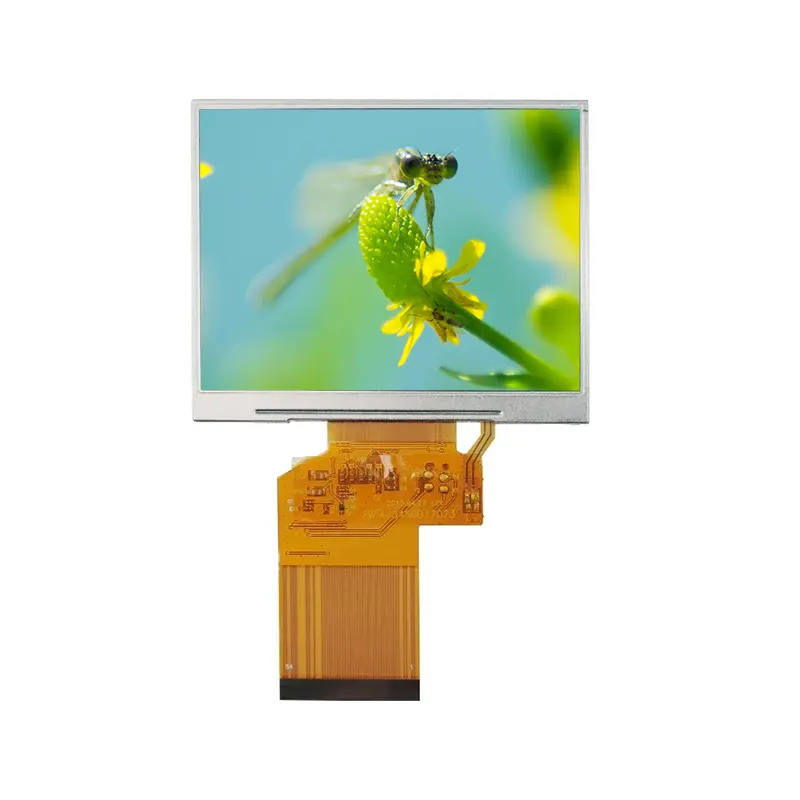

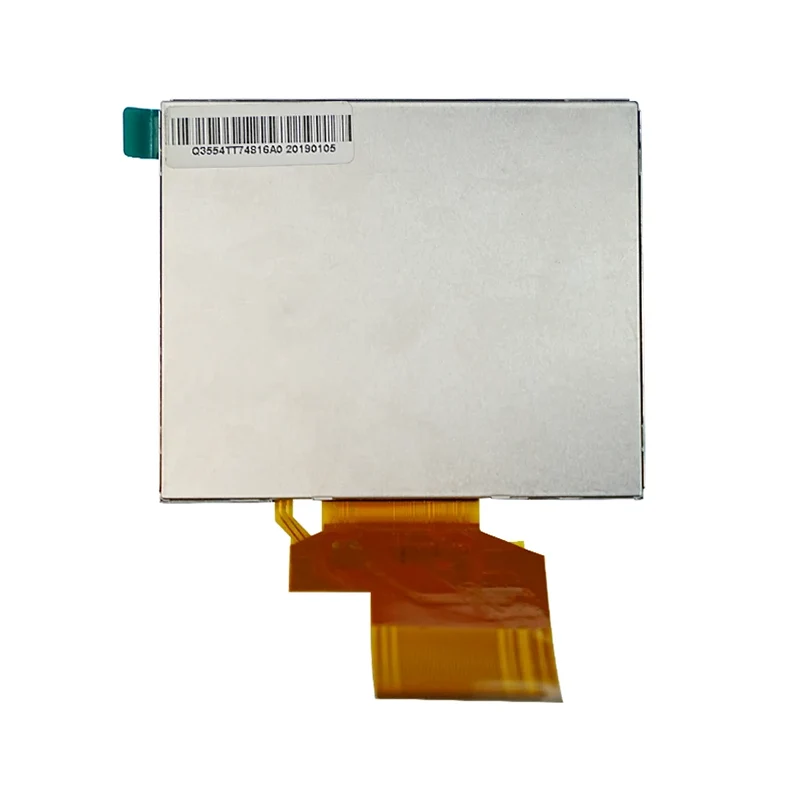

3,5' průmyslový standardní modul TN TFT LCD obrazovky

Tianfu, čínský výrobce LCD, který se specializuje na vysoce kvalitní, cenově výhodné a přizpůsobitelné displeje, nabízí modul 3,5' Industrial Standard TN TFT LCD Screen Module. Tento modul, navržený pro drsná prostředí, nabízí rozlišení 320×RGB×240, 16,7 milionů barev a ovladač IC HX8238D, který podporuje všestranná rozhraní (24bitové RGB, sériové RGB, CCIR601/656) pro bezproblémovou integraci do průmyslových systémů. Mezi klíčové specifikace patří teplotní adaptabilita na průmyslové úrovni (-20°C ~ +70°C provoz, -30°C ~ +80°C skladování), 6-LED podsvícení, kontrastní poměr 350:1 a kompaktní rozměry (76,90×63,9×3,26 mm).

Specifikace

Podrobnosti o modulu Tianfu 3,5' TFT LCD obrazovky

Ať už se používá v rozhraní člověk-stroj (HMI), měřičích zobrazení stavu, obrazovkách přenosných zařízení nebo terminálech pro přehrávání multimédií, modul 3,5' Industrial Standard TN TFT LCD Screen Module poskytuje jasná, stabilní a spolehlivá řešení zobrazení.

1. Průmyslové řízení a automatizace

· Ovládací panely PLC a rozhraní člověk-stroj (HMI)

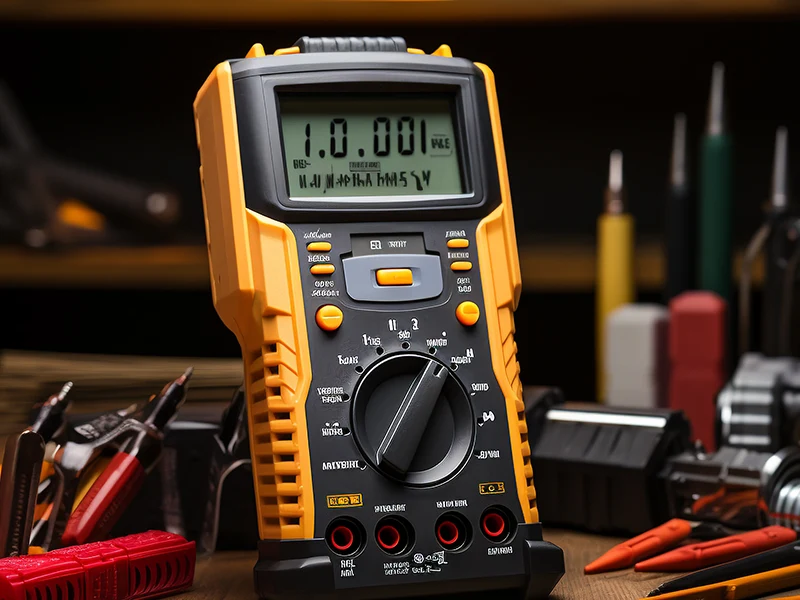

· Ruční testovací přístroje (multimetry, osciloskopy)

· Ovládací panely průmyslových robotů/automatizace

· Jednotky dálkového ovládání (jeřáby, stavební stroje)

· Přenosné terminály pro sběr dat a kontrolu

2.  Inteligentní domácnost a internet věcí (IoT)

· Ovládací panely Smart Home/Obrazovky centrálního ovládání

· Inteligentní nástěnné vypínače

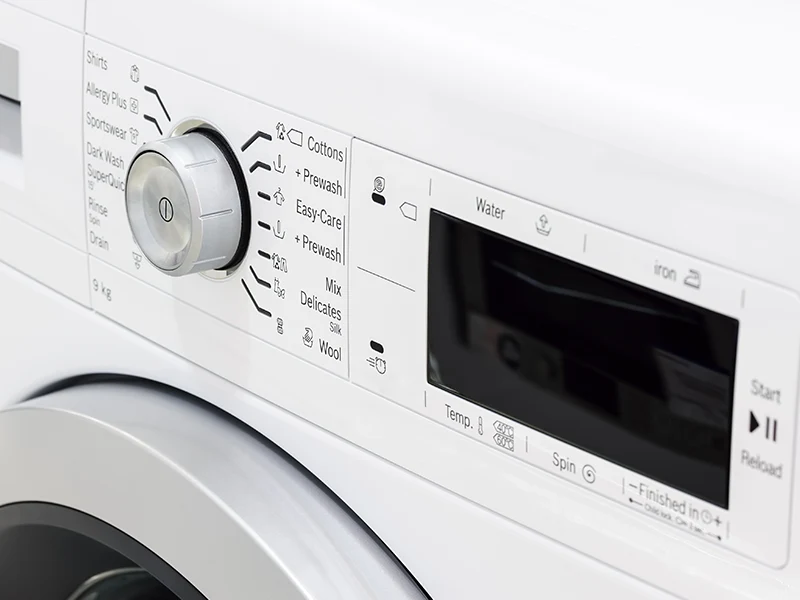

· Ovládací panely domácích spotřebičů (klimatizace, pračky, inteligentní dvířka lednice/výrobky ledu, myčky nádobí, trouby, parní trouby, mycí/sušicí kombinace s předním plněním, inteligentní ovládání klimatizace/systému čerstvého vzduchu, chytré ohřívače vody)

3. Spotřební elektronika a komerční vybavení

· Přenosné herní konzole, digitální fotorámečky, přenosné DVD přehrávače, Bluetooth reproduktory/obrazovky rádií, POS terminály, objednávkové terminály, docházkové stroje, elektronické slovníky, stroje pro rané vzdělávání/výuková zařízení, elektronické klávesnice, komerční ruční terminály (objednávkové terminály, snímače čárových kódů)

Proč si nás více než 200 klientů nadále vybírá?

Hlavní výhody

• Multi-Interface Design pro vysokou kompatibilitu

Podporuje paralelní RGB, sériové RGB a CCIR656/601 současně, což umožňuje flexibilní přizpůsobení různým hlavním schématům ovládání a snižuje náklady zákazníků na přizpůsobení hardwaru.

• Průmyslová přizpůsobivost prostředí

Může se pochlubit rozsahem provozních teplot -10 °C ~ +60 °C a prošel řadou testů spolehlivosti včetně skladování při vysokých teplotách, cyklování teplot, vibrací a ESD, díky čemuž je vhodný pro drsná prostředí.

• Optimalizovaný optický a dotykový zážitek

Přijímá matný film odolný proti Newtonovým kroužkům, který eliminuje rušivé proužky a zajišťuje hladký dotykový provoz; povrchová tvrdost je ≥ 3H pro odolnost proti poškrábání, ideální pro scénáře vysokofrekvenčního provozu.

• Přesná mechanická struktura a design se snadnou montáží

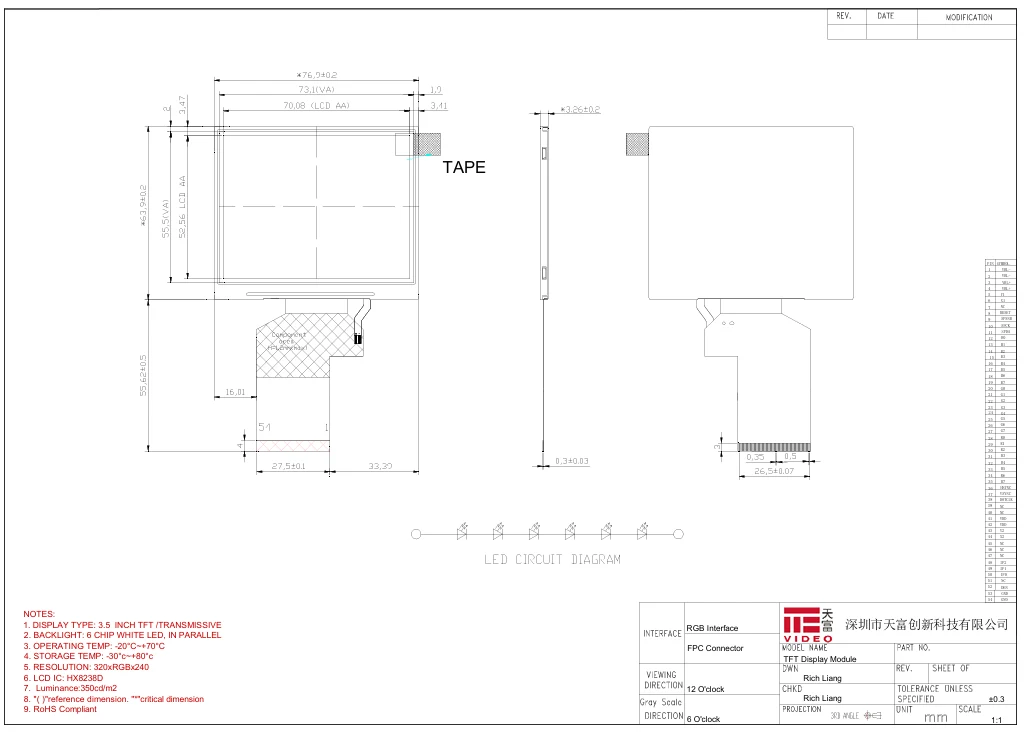

Poskytuje několik sad klíčových rozměrů včetně AA, OD, VA a pryžového rámu, což zákazníkům usnadňuje strukturální otevírání otvorů a návrh laminace a snižuje obtížnost montáže.

• Široké napětí a nízká spotřeba energie

Nabízí široký rozsah vstupního napětí 2,6V–3,6V, s nízkou citlivostí na kolísání napájení, vhodný pro prostředí s bateriovým nebo průmyslovým napájením.

Váš důvěryhodný LCD partner s 16 lety specializovaných zkušeností --- Tianfu

Když porovnáte více dodavatelů, kromě parametrů a cen, rádi bychom zprostředkovali naši jedinečnou hodnotu malého a středního výrobce s více než 16letými zkušenostmi v oboru displejů z tekutých krystalů. Volba nás znamená, že získáte více než jen zobrazovací modul – získáte stabilního, spolehlivého a vysoce citlivého dlouhodobého partnera.

✅ Známe naše produkty, a co je důležitější, rozumíme vašim potřebám

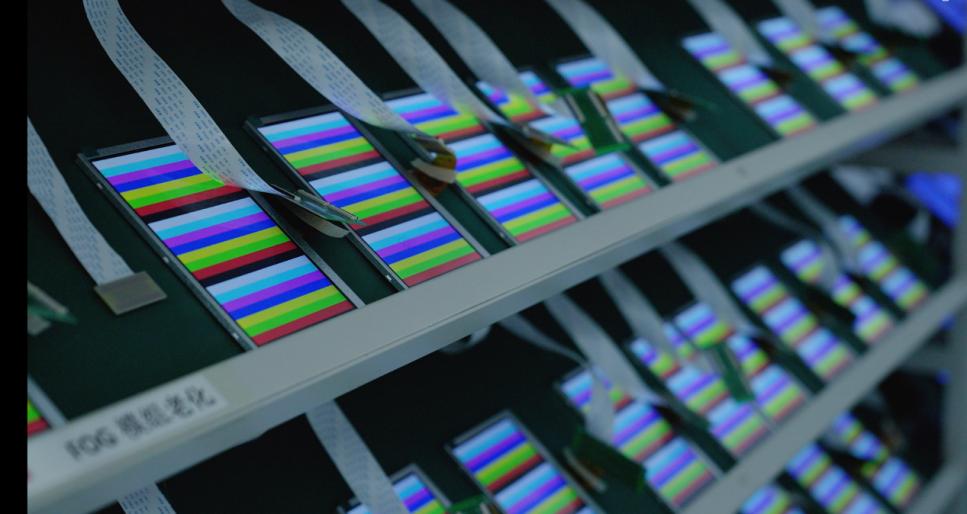

· Osvědčené výrobní procesy: 16 let nashromážděných zkušeností nám poskytlo důkladné zvládnutí aplikace klasických integrovaných obvodů ovladačů, jako je HX8238D. Od lepení COG a laminace fólie ITO až po testy stárnutí a 100% kontrolu jsme zavedli vyspělé a stabilní výrobní pracovní postupy, které zajišťují, že každý modul, který obdržíte, poskytuje konzistentní výkon, spolehlivost a odolnost.

· Design zaměřený na bolest: Kompatibilita modulu s více rozhraními (RGB/CCIR) a průmyslová tolerance vůči široké teplotě jsou výsledkem optimalizací návrhu na základě rozsáhlé zpětné vazby od zákazníků. Chápeme, že zákazníci z malých a středních sérií potřebují „univerzální“ a robustní displej, aby splnili různorodé požadavky více projektů.

✅ Naše mírné měřítko znamená větší zaměření a flexibilitu

· Rychlá reakce a komunikace: Žádné těžkopádné postupy typické pro velké podniky. Vaše technické dotazy, potvrzení specifikací nebo požadavky na úpravy budou přímo zpracovány zkušenými inženýry nebo projektovými manažery, přičemž doba odezvy se měří v hodinách, nikoli ve dnech.

· Flexibilní podpora přizpůsobení: Ať už potřebujete úpravy délky FPC, pinu rozhraní, jasu podsvícení nebo malosériové přizpůsobení specifických inicializačních kódů firmwaru, máme schopnost rychlé technické odezvy. S vaší objednávkou 500 jednotek se zachází se stejnou prioritou jako s klíčovými zákazníky.

· Hodnota řízená zaměřením: Specializujeme se na výrobu malých až středně velkých TFT a dotykových obrazovek, přičemž všechna vylepšení procesů a opatření kontroly kvality se soustředí na toto hlavní podnikání. To, co získáte, je výstup týmu věnovaného specializované oblasti.

✅ Vážíme si naší pověsti, zajišťujeme kontrolovanou kvalitu a stabilní dodávky

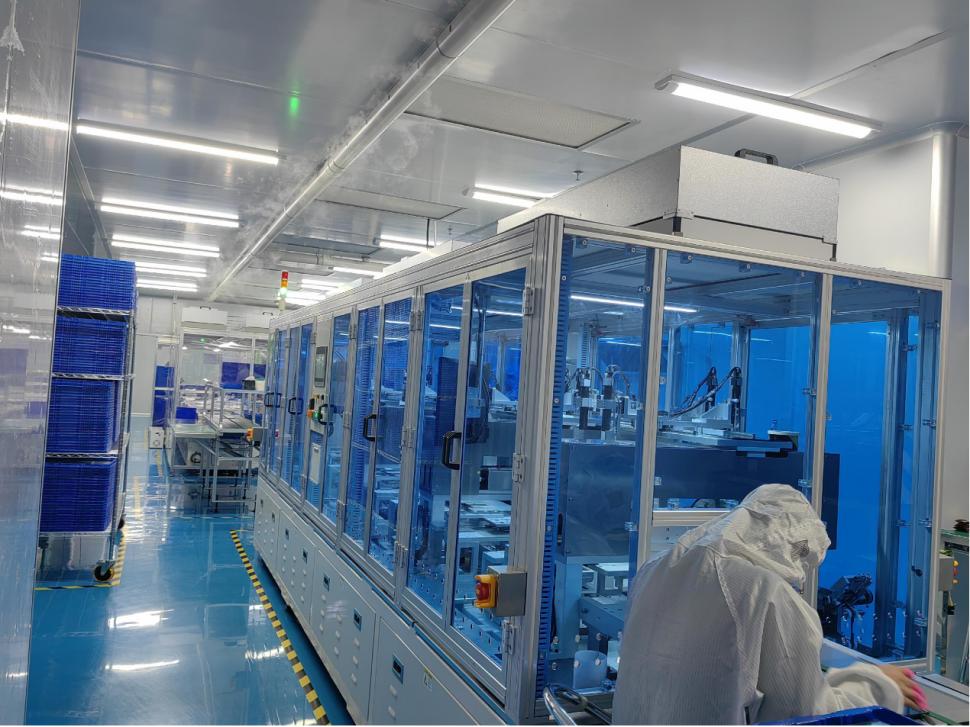

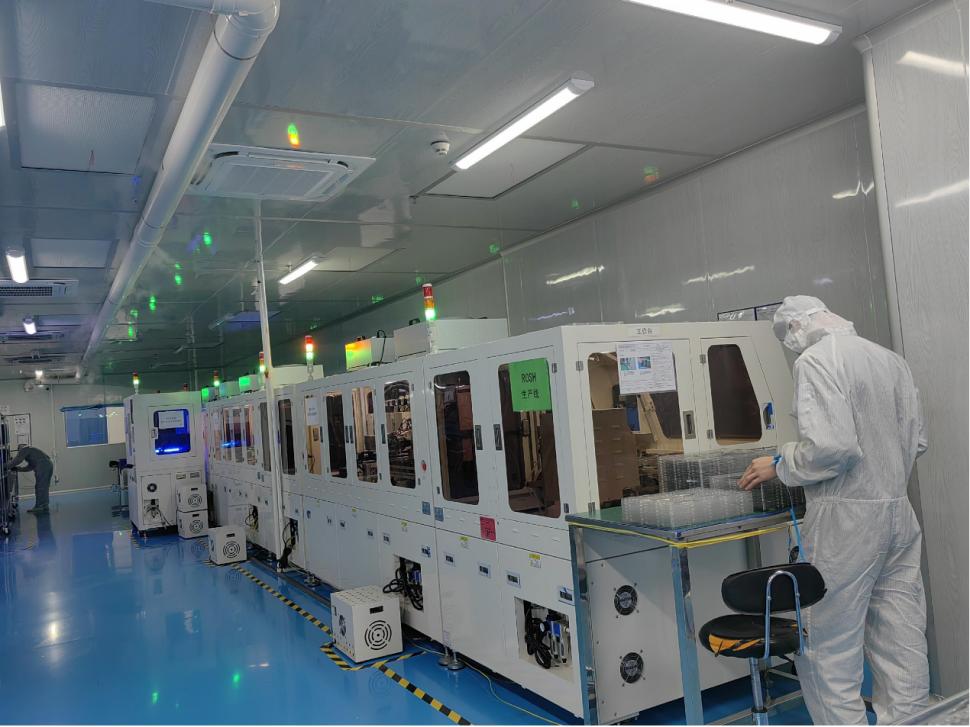

· In-house Management v celém cyklu: Od nákupu materiálu a umístění SMT až po montáž a testování modulů jsou všechny kritické procesy dokončeny v našich vlastních zařízeních. To zajišťuje plnou sledovatelnost a kontrolu kvality a eliminuje rizika kolísání kvality způsobené outsourcingem.

· Dlouhodobý závazek dodávek: Plně si uvědomujeme důležitost životního cyklu produktu pro vaše projekty. Pro klasické komponenty, jako je HX8238D, jsme zavedli bezpečný systém zásob a můžeme poskytnout zaručené nepřetržité dodávky, které podporují vaše dlouhodobé výrobní potřeby bez starostí.

· Transparentní spolupráce: Rádi vám poskytneme podrobné datové listy, testovací zprávy a dokonce i úvod do procesu. Věříme, že pouze tehdy, když se zákazníci informovaně rozhodují o nákupu, lze budovat dlouhodobá partnerství.

✅Komplexní předprodejní a poprodejní podpora

· Podpora vývoje připravená k použití: Každý modul je dodáván s jasnými definicemi rozhraní, ověřenými kódy ovladačů (kompatibilní s běžnými platformami MCU) a schématickými odkazy, což výrazně zkracuje čas vašich techniků na ladění.

· Asistence při implementaci výroby: Pokud používáte naše moduly poprvé, můžeme vám poskytnout pokyny pro pájení, montážní opatření a jednoduché funkční testování, které vám pomohou dosáhnout hladké hromadné výroby.

· Spolehlivé zajištění kvality: Všechny moduly procházejí před odesláním 100% elektrickým testováním a kontrolou spolehlivosti odběru vzorků a jsou kryty 12měsíční zárukou kvality.

Stručně řečeno, vybrat si nás znamená vybrat si spolehlivého partnera, který nabízí:

Produkty zdokonalené 16letými zkušenostmi v oboru + Agilní reakce na vaše potřeby přizpůsobení jako malého a středního podniku + Přísná kontrola kvality, jako by chránila naši vlastní značku.

Možná nejsme největším dodavatelem na trhu, ale zavázali jsme se být tím, kdo vám nejlépe rozumí a poskytne vám největší klid.

často kladené otázky

Q1: Podporuje tato obrazovka dotykovou funkci?

Ano, tento modul integruje odporovou dotykovou obrazovku (film ITO), která podporuje jednobodový dotyk. Je vybaven standardním 4vodičovým odporovým rozhraním a vyžaduje externí dotykový ovládací čip nebo MCU s vestavěným ADC.

Q2: Můžete poskytnout verzi s kapacitním dotykem?

Aktuální standardní verze je dodávána s odporovým dotykem. Pro kapacitní dotyk (podporující vícebodový dotyk) nás prosím kontaktujte pro přizpůsobení.

Q3: Jaký je rozdíl mezi CCIR656 a CCIR601 v rozhraní? Jak si mám vybrat?

CCIR656 je vestavěný formát synchronizačního signálu (běžně používaný pro digitální video streamy), zatímco CCIR601 je samostatný formát synchronizačního signálu. Pokud váš procesor vysílá standardní video signály ITU-R BT.656/BT.601 (např. některé multimediální procesory), přímé připojení je možné. Pokud si nejste jisti, uveďte svůj hlavní model ovládání a my vám pomůžeme s výběrem.

Q4: Lze rozsah provozních teplot -10°C ~ +60°C rozšířit na širší rozsah?

Standardní produkt má tento teplotní rozsah. Pro průmyslové požadavky na široké teploty, jako je -30 °C ~ +80 °C, lze diskutovat o přizpůsobení, které obvykle zahrnuje úpravy materiálů s tekutými krystaly a výrobních procesů.

Q5: Jsou k dispozici odpovídající desky ovladačů nebo desky adaptérů?

Můžeme poskytnout adaptérové ​​desky RGB a desky dotykových adaptérů (včetně dotykových IC) pro zjednodušení návrhu vašeho obvodu. Podrobnosti vám poskytne náš prodejní tým.

Související s výrobou a používáním

Q6: Jaká je úroveň ochrany modulu ESD?

Modul prošel testy ESD ±8kV (vzduchový výboj) / ±4kV (kontaktní výboj), splňující požadavky obecného průmyslového prostředí. Při navrhování krytu produktu se doporučuje provést vhodná opatření pro uzemnění a izolaci.

Q7: Způsobí doba odezvy 15 ms pohybové rozmazání?

15 ms je typická doba odezvy ze šedé na šedou, která je dostatečná pro většinu scénářů, jako je průmyslové řízení, přístrojové vybavení a interaktivní rozhraní. Pro vysokorychlostní přehrávání videa (např. nad 30 snímků/s) se doporučuje vyhodnotit skutečný dynamický obraz.

Q8: Jak je připojeno podsvícení modulu?

Samotný modul neobsahuje obvod ovladače podsvícení, ale poskytuje piny podsvícení LED (obvykle +3,3V a GND). Musíte připojit externí zdroj konstantního proudu nebo obvod ovladače podsvícení. Proud závisí na sériově paralelní konfiguraci podsvícení LED (typická hodnota: cca 60-100 mA).
