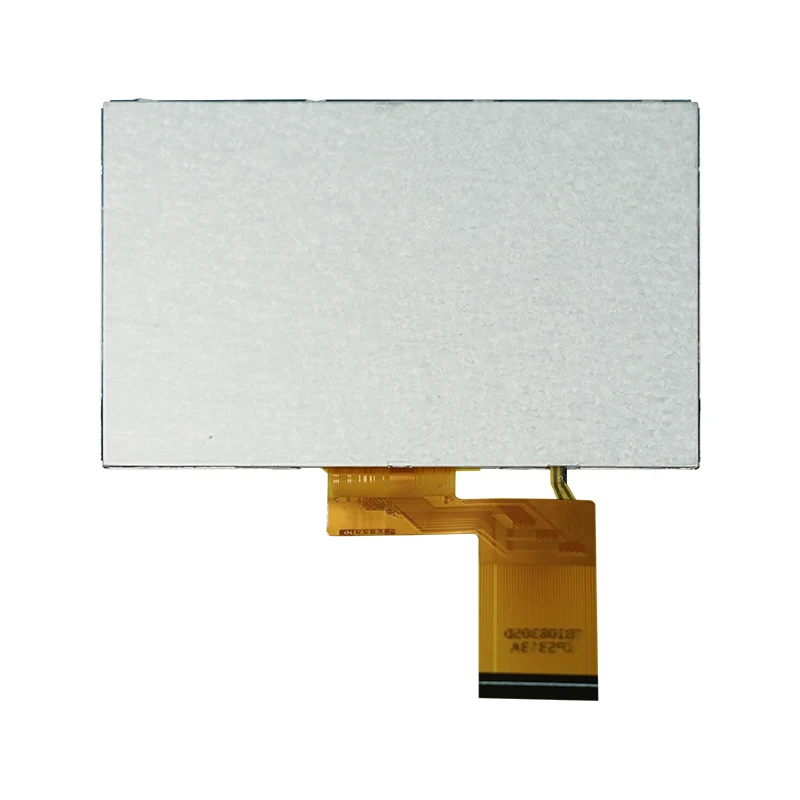

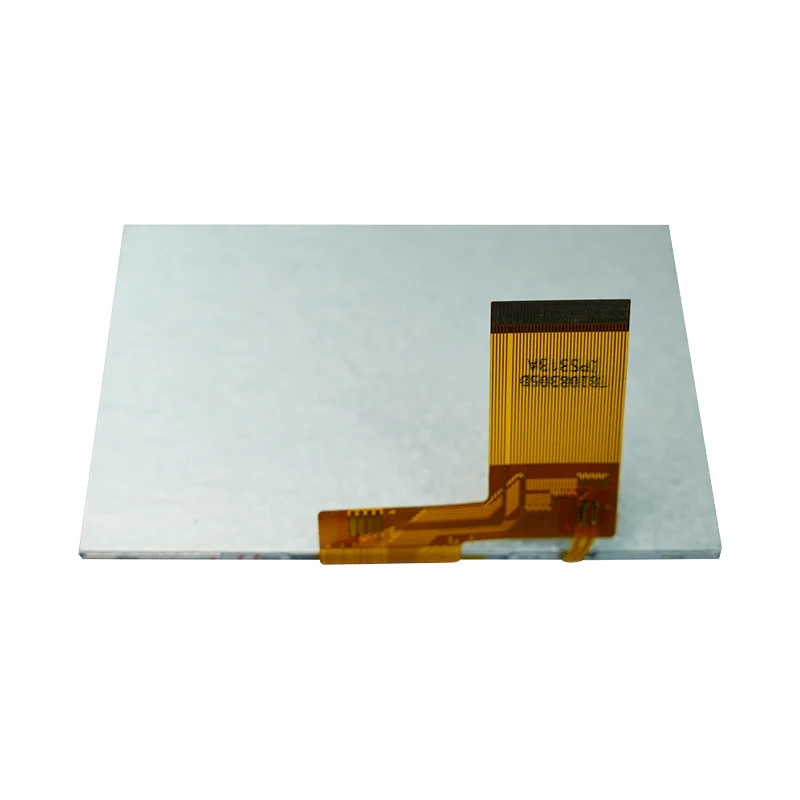

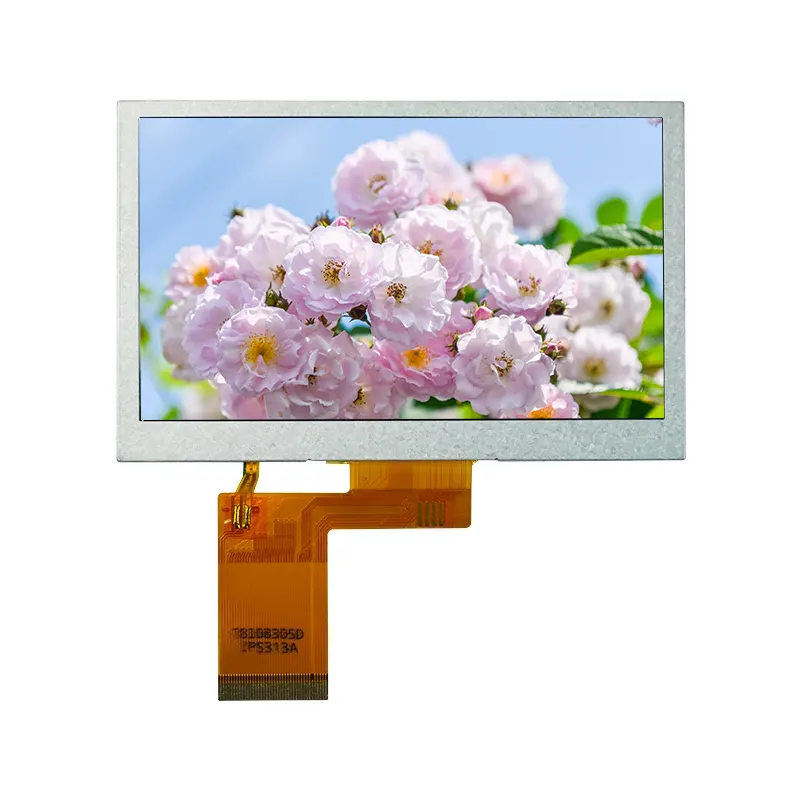

4.3 'BOE Glass TN TFT LCD obrazovka

Modul obrazovky LCD LCD Tianfu 4,3 'BOE Glass TN TFT (480 × 272, 24 -bit, 180cd/m², 700: 1 kontrast) pracuje při -10 ° C ~ 60 ° C s 20 000 hodin podsvícení. Má 70 ° úhel pozorování, 45% CIE1931 Gamut, 25ms Response a 24bitové RGB rozhraní. Rohs-kompatibilní, odolný vůči vlhkosti, certifikované pro odolnost tepelné/vibrace. 4.3 "Pro průmyslová/spotřebitelská zařízení je vytvořena modul LCD Glass TN TFT LCD.

Odeslat dotaz

Popis výrobku

TIANFU, podpora malých šarží zkušebních objednávek a návrhů vlastních firmwaru/rozhraní.

Funkce modulu Module LCD s LCD TT TFT TN TFT TN TF

1. Výkonnost viditelnosti

Rozlišení 480 × 272 s jasem 180 Cd/m² a poměrem kontrastu 700: 1 zajišťuje ostré displeje v různých podmínkách osvětlení.

2. Spolehlivost průmyslového stupně

Probíhá od -10 ° C do 60 ° C, přežívá tepelné šoky (-20 ° C↔60 ° C) a odolává vibracím 50 Hz -ideální pro drsné prostředí.

3. DLOUNÁLNÍ SLIGHT

20 000 hodin LED životnost snižuje náklady na údržbu, podporované 24bitovým rozhraním RGB pro stabilní přenos signálu.

4. Kompatibilita celé celé

ILI6485 ovladač IC podporuje 24bitový paralelní vstup RGB, což umožňuje bezproblémovou integraci s průmyslovými řadiči a vloženými systémy.

TIANFU 4.3 'BOE Glass TN TFT LCD Screen Module Specifikace modulu

Základní specifikace
Velikost displeje	4,3 palce TFT-LCD
Rezoluce	480 × RGB × 272
Aktivní oblast	95,04 mm (W) × 53,86 mm (H)
Pixel Pitch	0,198 mm (H) × 0,198 mm (W)
Režim zobrazení	Normálně bílá, přenosná
Ovladač IC	Ili6485
Elektrické parametry
Napájecí zdroj (VDD)	3.2V (typické)
Logické napětí (vůle/vih)	Nízká: 0–0,64V / vysoká: 2,56–3,2 V
LED vpřed napětí	18,9V -23,8 V (21,4 V typ)
LED proud	20 mA (typické)
Optický výkon
Svítidlo	160–200 CD/m² (180 typ)
Poměr kontrastu	500: 1–700: 1
Úhel zobrazení (H/V)	60 ° –70 ° / 45 ° –60 ° (Cr> 10)
Barevný gamut	45% - 50% (CIE1931)
Doba odezvy	20–30 ms (25ms typ)
Environmentální hodnocení
Provozní teplota	-10 ° C až 60 ° C.
Skladovací teplota	-20 ° C až 70 ° C.
Vlhkost	10% - 90% RH
Životnost podsvícení	15 000–20 000 hodin
Rozhraní a spolehlivost
Typ rozhraní	24bitový RGB paralelní
Klíčové kolíky	LEDK/LED, HSYNC/VSYNC, 24 × RGB data
Test tepelného šoku	-20 ° C↔ 60 ° C, 25 cyklů
Vibrační test	50Hz, 2 cm amplituda, x/y/z osy

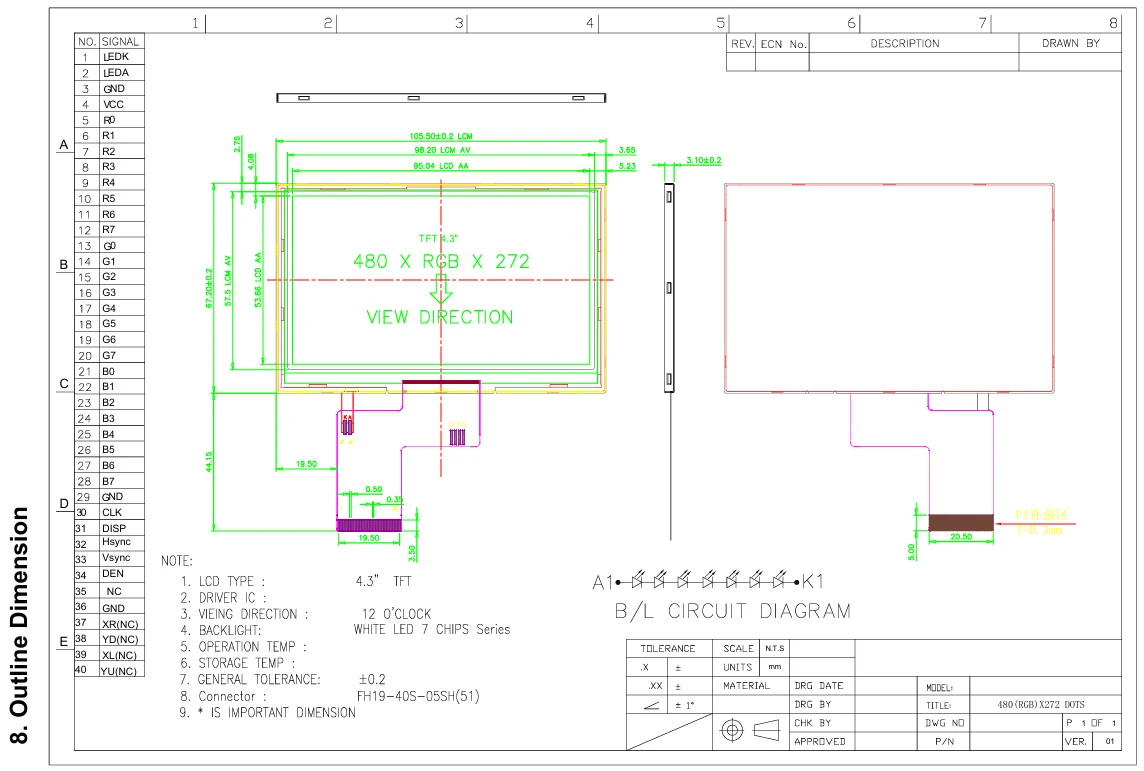

TIANFU 4.3 'BOE Glass TN TFT LCD Screen Details modul modulu

Aplikace obrazovky LCD Tianfu TFT

Tianfu vedoucí čas

Standardní produkty		Přizpůsobené produkty
Objednat množství	Dodací lhůta	Typ přizpůsobení	Dodací lhůta
1-30 PC	Ihned	B/L & FPC & TP	do 5 týdnů
31-100 ks	1 týden	B/L & FPC & TP	do 5 týdnů
101-500 PCS	do 2 týdnů	B/L & FPC & TP	do 5 týdnů
501-1000 PCS	do 3 týdnů	B/L & FPC & TP	do 5 týdnů
1001-5000 PCS	do 3 týdnů	BL & FPC & TP	do 6 týdnů
5000+ počítačů	do 4 týdnů	BL & FPC & TP	do 6 týdnů
